Автоматика с графическим интерфейсом для дистилляции, ректификации, пивоварения и др. "Pandora GFX slim"

[Mihalych. 13]

Что-то я туплю. У меня дюза 1200, нужен отбор 350мл/ч, минимальный в автоматике 500мл/ч. Чтобы получить 350, дюзу нужно выставить 1700 или 1350?

[Mihalych. 13]





Пока сроки разработки документов «Руководство по эксплуатации» и «Руководство оператора» под большим вопросом

Схему подключения этих плат (FC-37 или YL-83) к автоматике можете выложить?

[Kvantos 2]

Схему подключения этих плат (FC-37 или YL-83) к автоматике можете выложить?

см. мой пост №2, "Краткие учебно-технические данные", рисунок 8 (Подключение датчиков разлива жидкости (потопа) и наполнения приемной тары к входам IN1 и IN2)

[Урий 14]

[b][member=Mihalych.][/b],Дюза больше-отбор меньше.Например,накапало 15мл,вводишь 30мл.отбор будет в два раза меньше установленного.Потренируйся.

[Vilen Vileyko 40]

Напишите как надо изменить режимы отбора. какие параметры надо ставить?



скоро будет готов новый сайт для оплаты.  Перевод на карту виза у вас должен быть в вашем интернет банкинге.



если автоматика считает что при открытом клапане вытекает 3 литров час , она делает соответствующие расчёты. Чтобы автоматика делела меньше отбор , надо дать ей понять что дюза больше в 2 раза. и отбор она уменьшит в половину. но лучше напишите какие надо установить параметры и я их изменю....

Изменено 14 мая 2017 пользователем Vilen Vileyko

[Урий 14]

1-Снизить минимальный отбор тела,от 200мл.

2-В автоматическом режиме добавить функцию"уменьшить-увеличить отбор"

[Mihalych. 13]

Можно еще вместо установки времени свечения экрана сделать "включить" и "выключить" экран с пульта?

[Yakudza 0]

1-Снизить минимальный отбор тела,от 200мл.

2-В автоматическом режиме добавить функцию"уменьшить-увеличить отбор"

3- в меню настроек появился разряд 10 000 мл (подголовники и тело) ИМХО лишний разряд. Тем более, что у нас дюзы маленькие, да и разница между 9 999 и 10 000 не критична. А при вводе значений, вечно сбиваешься.

[Mihalych. 13]

скорость изменим после 24 числа.  отпуск!





Речь была за апрель?





изменения по скорости отбора (расширение диапазона отбора в сторону уменьшения) войдут в ветку GFX2 pre release1





Спрошу еще раз - когда войдут? Можете ориентировочно назвать дату (не только число, но и месяц, а может и год)).





напишите какие надо установить параметры и я их изменю....

Когда?

Изменено 2 июня 2017 пользователем Mihalych.

[Vilen Vileyko 40]

Сори... все уже сделали. никак не могу согласовать выкладку файла.  в понедельник дам ссылку.  сильно занят последнюю неделю.

[Vilen Vileyko 40]

https://www.dropbox.com/s/3qqfihdxsesctrb/pandora.bin?dl=0



для тех кто шьет по юсб





https://www.dropbox.com/s/xckgmgudrcp8hnk/pandoraLAN.bin?dl=0



для тех у кого сетка



протестируйте пожалуйста импорт экспорт настроек и рецептов по пиву

[Yakudza 0]

кто нить накатывал новую прошивку?
Отпишитесь плз.

[Yakudza 0]

Вчера накатил прошивку. Пробежался по меню.
Отбор тела уменьшили.
Увеличение/уменьшение отбора в автомате тож появилось.
Больше изменений нет.
С импортом-экспортом еще не разобрался. Т.е. ваще понимания нет, как это работает...
Спасибо разработчикам. Но для меня эти изменения не критичны((

Изменено 9 июня 2017 пользователем Yakudza

[Kvantos 2]

С импортом-экспортом еще не разобрался. Т.е. ваще понимания нет, как это работает...

Экспорт/Импорт настроек для BASIC версии:

В меню общих настроек пункты "экспорт настроек" и "импорт настроек".

1. экспорт. идем в меню, делаем "экспорт настроек", выключаем автоматику, подключаемся по USB и забираем файл "SETTINGS.INI"

2. импорт. подключаемся по USB сохраняем файл "SETTINGS.INI". включаем автоматику, идем в настройки и делаем "импорт настроек"



Экспорт/Импорт настроек для LAN версии:

1. экспорт. в браузере заходим по адресу: http:// xxx.xxx.xxx.xxx/pandora/123456/export (вместо 123456 ваш пароль), видим в браузере настройки, правой кнопкой мыши - "сохранить как" - сохраняем где то файл, называем как удобно

2. импорт. в браузере заходим по адресу: http:// xxx.xxx.xxx.xxx/pandora/123456/import (вместо 123456 ваш пароль), видим форму такую же как и при прошивке, выбираем сохраненный файл, и импортируем.





Пример структуры файла настроек:

----cut

#Common - имя модуля (#BeerRecipeX - или номер рецепта в пивоварении)

[DISPLAY] - название раздела меню

switch_off=350 - пункт и значение меню

----cut



Примечание. Русские комментарии не являются частью файла настроек, синтаксис не позволяет использовать комментарии



Структуру файла не портим. Для импорта можно оставить одну секцию, один рецепт, или часть настроек, главное чтобы присутствовал правильный заголовок. Такой файл тоже должен импортироваться (без русских комментариев).

Теперь можно будет делиться не только настройками технологических процессов, но и рецептами пива и настройками для "регулятора мощности"!

Изменено 9 июня 2017 пользователем Kvantos

[А0467 6]

Сегодня приключилась неприятная история - отключили холодную воду. Я был в другой комнате и услышал, что перестал щелкать клапан (не сразу услышал). Захожу на кухню и чувствую запах спирта. Посмотрел на экран автоматики - дельта зашкаливает, температура на Т2 выросла. Датчик на ТСА показывает 26°С, на выходе воды 46°С. Вроде как все нормально, но из трубки ТСА капает спирт на пол. Повезло, что дома был. Потрогал трубку - по ощущениям градусов 60. Датчики прикреплены к трубкам через термопасту, сидят плотно, прижаты силиконовой трубкой. тса.jpg

Возможно авария бы сработала, но система инерционна. Не знаю почему так долго росла температура по воде. Просьба к разработчикам - разделить аварию по значению в ТСА и на выходе воды. В моем случае для ТСА авария должна быть при 30°С, а на воде при 60°С.

Сами датчики по возможности проверю, прикрепив параллельно еще по одному от другого ТС.



PS В кубе была температура 90, показания спиртуозности - 12. Что теперь делать - вылить этот лютер или дожимать? Если дожимать, то головы и подголовники заново отбирать?

Датчик температуры, выходящей из ДЕФа воды, не мог корректно определить температуру, так как он закреплен на выходной трубочке димрота дефлегматора. Когда отключили воду, датчик, ранее считывающий температуру воды, мог сработать только после прогрева всего корпус ДЕФа.При аварийном отключении воды, лучше снимать показания с датчика установленного на ТСА, там температура поднимется раньше и сработает аварийный режим. Изменено 9 июня 2017 пользователем А0467

[Mihalych. 13]

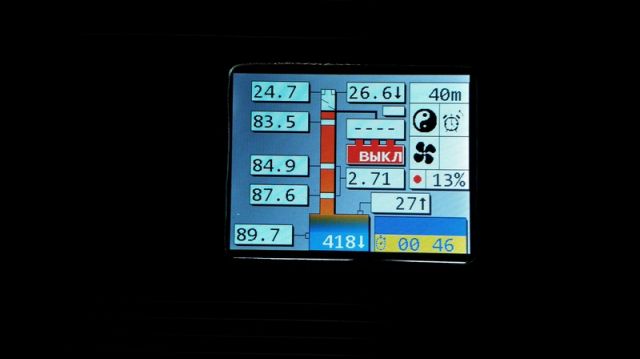

Сменил прошивку. Залил в куб 10л воды и 8л спирта 96.6. Вот, наблюдаю картину:

Что могло случится с датчиками?

Что делать? Останавливаться?

[Mihalych. 13]

[b][member=Kvantos][/b], как выполнить калибровку датчиков? Можно сюда выложить описание сего процесса?

Кроме самого процесса калибровки, интересно, как это сделать с датчиками, которые закреплены на колонне и утеплены? Калибровать без возврата флегмы?

Если калибровать на воде - температура на всех датчиках (Т1...Т4) одинакова и равна 100°С (учитывая атм. давление)?

[capsolo 658]

[member=Mihalych.], все верно. Я бы на себя поставил работать на воде и выставил поправки чтобы сто было на градусниках царги если можно в этой автоматике. Конечно это правильно если автоматика меряет атм давление и сама вносит поправки на т кипения. Изменено 10 июня 2017 пользователем capsolo

[Mihalych. 13]





Я бы на себя поставил работать

А стекающая вниз вода не будет охлаждать колонну? Вообще на воде температура в кубе и в верху колонны будет отличаться? На какой мощности проверять?





это правильно если автоматика меряет атм давление и сама вносит поправки на т кипения

Этого нет.



Производитель ответит? Почему вообще после перепрошивки изменились показания?

[Vilen Vileyko 40]

калибруйте датчик который в кубе.  остальное пусть вас не беспокоит.  там учитывается динамика а не точность показаний.

[Mihalych. 13]

калибруйте датчик который в кубе.  остальное пусть вас не беспокоит.  там учитывается динамика а не точность показаний.

Спасибо. Осталось выяснить - как это сделать?



И еще  - после калибровки датчика в кубе, он будет в районе 83°С (для данной ситуации на фото), а у тех, что выше показания будут выше. Как-то не комильфо.

Они ведь показывали нормальную т-ру до перепрошивки, значит их значения можно програмно менять? Зачем вообще эти значения менялись? Можно еще раз поправить прошивку? Или только у меня так?

Изменено 11 июня 2017 пользователем Mihalych.

[Mihalych. 13]

Вот основной недостаток приобретенной автоматики это обратная связь с производителем. Ответы приходится ждать месяцами. Сама автоматика, считаю, достойная, если ее правильно настроить и интуитивно понятная, но косяки и отношение к покупателю все портит. ИМХО.

[Kvantos 2]

Почему вообще после перепрошивки изменились показания?



В новых версиях прошивки введена возможность принудительной (ручной) коррекции показаний термодатчиков (см. настройки).

Вероятно после перепрошивки значения коррекции установились в значения отличные от "0"

Спасибо. Осталось выяснить - как это сделать?

Принцип калибровки термодатчиков следующий:

Термодатчик опускается в кипящую воду при нормальном атмосферном давлении  - это 100 градусов (если давление отличается, то пересчитываем температуру по таблицам). Если показания термодатчика отличаются от 100, то вводим в настройках автоматики необходимую коррекцию.

Такую калибровку без труда можно провести на термодатчике T1, который находится в кубе и для датчиков T5 и T6



Если колона "упакована"  в теплоизолятор, и термодатчики T2, T3 и T4 находятся под теплоизоляцией то без извлечения термодатчика его откалибровать не удастся.

НО эти термодатчики НЕТ НЕОБХОДИМОСТИ калибровать, т.к. алгоритмы работы автоматики (при отборе товарного спирта) используют не абсолютные значения температуры считанные из этих датчиков (T2, T3 и T4), а только динамику изменения разницы температур между этими датчиками.

Изменено 12 июня 2017 пользователем Kvantos

[Mihalych. 13]





Вероятно после перепрошивки значения коррекции установились в значения отличные от "0"

Да, они и были отличны от "0", вот только не обратил внимание - на сколько. После перепрошивки значение составляло 7,93. Установил коррекцию на всех датчиках одинаковую, по датчику в кубе. У них ведь разброс параметров не должен сильно отличаться?

[Kvantos 2]

если из одной партии, а так чаще всего и бывает, то они все "один в один" значения температуры показывают
