Отбор голов периодикой на спирт

[kom_krs11]





датчик выше надо, сто раз писАл..

Тогда конечно:

никакого убегания быть не должно

Хотя:

на 0.1 при открытии -нормально

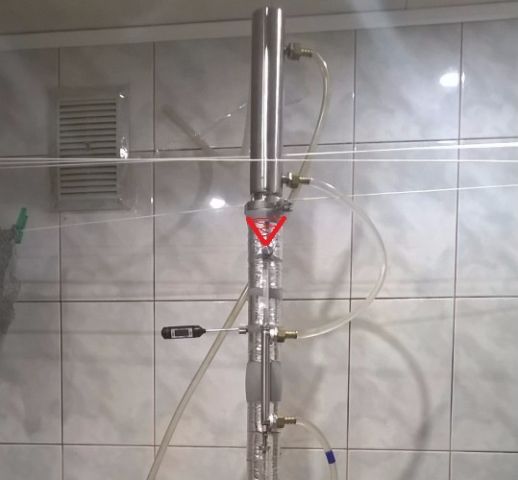

На верхнем фото диоптр между царгами(это раньше).А крайние разы перед ДЕФом.И хорошо видно что по нему течёт мощно вниз как по стенкам, так и по центру.Сравнить конечно не с чем.Других не видел.

И всё же-затыкать ТСА при сливе,блин?

[alexeyT]

[member=kom_krs11],деф менять или мощность поджимать.

[kom_krs11]





мощность поджимать.

Уменьшать?(Прости бестолочь)

[alexeyT]

[member=kom_krs11],да
КТ не терпит лоховского подхода. При вертикалке
ф трубок на ректе не более 8х1 Изменено 21 января, 2017 пользователем alexeyT

[kom_krs11]

Так о ректе речи нет.

Кстати с ректом всё ОК,когда покапельный отбор 120-150мл/ч плюс малая царга 30см плюс 0.5 л СПН 2.5 плюс 0.5 л.СПН от Юрыча.И к ДЕФу никаких замечаний.Правда Ланга не спрашивал.

[Аквалюб]

хорошо видно что по нему течёт мощно вниз как по стенкам, так и по центру

Вот в этом и проблема таких аппаратов. Плохо сделан УО. То есть часть флегмы поступает в УО, а другая часть минуя УО идёт в колонну. По этому ты и не можешь залпово забрать достаточно флегмы ( всю поступающию  ), а когда пытаешься забрать сколь хочешь по объёму , то просто обедняешь колонну и растянуто по времени.  Надо сделать так, что бы вся флегма поступала на Узел Отбора. Несколько лет тому эту проблему решили разными способами.  Самый простой - это сделать концентратор флегмы - направляющий флегму точно в УО.

Изменено 22 января, 2017 пользователем Аквалюб

[Виктрыч]

Предлагаю к рассмотрению эскиз конструкции моего дефа в плане периодического отбора голов. Выбор формы сией загогулины выбран в пользу центра масс. Напомню что у меня на нем висят радиаторы воздушного охлаждения. И конструкция родилась вследстаие удара ими по голове в результате непродуманности предыдущей.

Ближе к телу. Накопляемая и постоянно обновляемая в системе возврата жижа имеет ёмкость примерно 50 кубиков. Сбрасывается за пару секунд так как в этом режиме её струя не ограничена. Несложно посчитать период подхода. Отрыв по лангу примерно вдвое при прочих равных условиях. Но уже не пользую. Расширяют горизонты. Гы. Тем не менее конструкция откатана и имеет ещё ряд задач.

Чет картинка не лезет. Сейчассейчас

Изменено 22 января, 2017 пользователем Виктрыч

[Sasha_26]





Чет картинка не лезет. Сейчассейчас

перестарался, теперь очень маленькая....

[Виктрыч]

Оно само так делается. Как миниоперу принудили обновить на телефоне. Попробую переделать. Хотя вроде все понятно. Пар из колонны фигачит вправо в отвод и тут же частично подогревая возврат идёт дальше на конденсацию в верхнее колено. И стекает в перекрытый пока отбор. И по трубе возврата обратно в колонну. Переохлаждение пофигу. Смотри выше.

Картинку если непонятно перефочу. В нем формат был выставлен фиг знает какой. Места много а толку нет. Сам накосячил. Нужна качественная картинка или так сойдёт?

Изменено 22 января, 2017 пользователем Виктрыч

[alexeyT]

[member=Виктрыч], Валер, ни фигаинепонятно, как в нижнюю трубку флегма попадает

[Mihalich]

Пар из колонны фигачит вправо в отвод и тут же частично подогревая возврат идёт дальше на конденсацию в верхнее колено. ...Переохлаждение пофигу.

[member=Виктрыч], так вся хитровымученность конструкции - для предотвращения охлаждения флегмы?

У тебя же "воздушка", регулировать обороты вентиляторов гораздо проще, чем управлять водой из водопровода, к примеру. Нужен ли такой сложный конструктив?



А по вопросу [member=kom_krs11] я что-то не понял. Ты думаешь, что при периодическом сливе из трубы у тебя спиртовой пар через ТСА улетает? А почему он не улетает при любом другом режиме работы? Тут деф или справляется, или нет. ЯТД...

Изменено 22 января, 2017 пользователем Mihalich

[Виктрыч]

[member=alexeyT],Дык основная конденсация в верхнем колене. Как в обычной отрицательной клюшке.

[alexeyT]

[member=Mihalich], КТ - штука сложная....если пар сверху вниз, утилизирует безумно
а вот наоборот... при диаметре трубок более 6 мм внутри легко получить пролет пАра...

[Виктрыч]

[quote name="Mihalich" post="199700" timestamp="1485073886"][member=Виктрыч],
Основная задача конструктива это центр масс. Все танци вокруг этого. Радиаторы хоть и люминевые но падают больно. Яж с этого начал. Но это уже в другой теме. Здесь про моментальный сброс с самой верхнейв системе тарелки. С максимальной концентрацией голов. Периодикой.

[alexeyT]

[member=Виктрыч], тогдаине очень понятно предназначение нижней трубки...

[Виктрыч]

Нижняя трубка это гипертрофированный классический возврат.

1. ёмкость для накаливания и обновления концентрации голов

2. Отказ от геморроя установки её слива в центр царги . этим занимается клювик на нижнем патрубке.

3. Подогрев возвращаемой флегмы . Попутно.

4. Технология сборки. Минимум подгонок. Вставил до упора. Припаял. Вставил. Припаял. Вставил. И... . Обезьяний труд.

Изменено 22 января, 2017 пользователем Виктрыч

[Mihalich]

КТ - штука сложная

Так вроде у kom_krs11 возникли сложности при ректификации именно с периодическим отбором голов (точнее не сложности, а недобор АС от расчетного) "по классике" всё нормально было?

А про КТ - как по мне на "окологоризонтальный деф" лучше димрот. Оппой чуял, а сформулировать не мог .



Основная задача конструктива это центр масс.

А-а, как "молот Тора", только усовершенствованный.

Вообще бы такой дефлегматор сделать "несьемным", висящем на стене. Труба - любой длины, обвешанная хоть радиаторами, хоть чем. Соединение с колонной - гибкий паропровод. При "положительном угле" флегму стекающую будет не слобо пар прогревать.

"Буферная ёмкость" точно нужна? не будет там "застойных" явлений происходить?

У меня 4 дефлегматора, 4 трубы городить - некомильфо. А то можно было бы заморочиться.

Изменено 22 января, 2017 пользователем Mihalich

[alexeyT]

[member=Виктрыч], Валер, да все, кроме этой трубки, логично и понятно.
Респект!

[Аквалюб]





недобор АС от расчетного

Именно. Надо забрать всю флегму, а отбирается только часть, другая ( такая же грязная )  часть в отбор не попадает и  стекает в трубу. То есть полного залпового сброса не получается.

[kom_krs11]

Вот в этом и проблема таких аппаратов. Плохо сделан УО. То есть часть флегмы поступает в УО, а другая часть минуя УО идёт в колонну. По этому ты и не можешь залпово забрать достаточно флегмы ( всю поступающию  ), а когда пытаешься забрать сколь хочешь по объёму , то просто обедняешь колонну и растянуто по времени.  Надо сделать так, что бы вся флегма поступала на Узел Отбора. Несколько лет тому эту проблему решили разными способами.  Самый простой - это сделать концентратор флегмы - направляющий флегму точно в УО.


Всё дальше моё ИМХО.

,,То есть часть флегмы поступает в УО, а другая часть минуя УО идёт в колонну,, Ну так это же здорово.То что минует У.О. частично компенсирует разбалансировку колонны.

 ,,По этому ты и не можешь залпово забрать достаточно флегмы,,Скорость у меня при полностью открытом И.К. на У.О. около 1.8литра/час.В этом случае она(скорость) ограничена только сечением клапана.У меня клапан -AR-HX-3,сечение 1мм.Могу рассверлить в пределах разумного.

,,Самый простой - это сделать концентратор флегмы - направляющий флегму точно в УО. ,, Так он есть в У.О.,если мы об одном говорим- типа полочки внутри У.О., с небольшим положительным углом установки,напротив выходного отверстия И.К.

[Аквалюб]

типа полочки внутри У.О., с небольшим положительным углом установки

То есть  "Перегородочный УО " , но с одной полочкой или чуть выше есть ещё одна с отрицательным углом  ? Если только одна , на "Мид*жетах " так было , то фигово это.



Простыми словами : ))) При залповом отборе наша задача состоит в том, что бы забрать с верху ВЕСЬ грязный спирт, который там находится в данный отрезок времени, тем самым освободить часть колонны для следующей порции, которая , пока , сидит ниже и не может подняться , потому как в верху сидят упыри и не пущают новеньких. Точнее , пропускают, но медленно и не охотно.

Если мы отбираем только часть с верху ( твой вариант ) , то вторая часть снова занимает свою полочку в верху и новичков пропустит не много. Вот по этому мы и обезглавливаем верхушку этой банды, что бы на её место встала новая команда.

Другими словами , огромная часть верхних промежуточных сидит ( примерно ) в середине колонны и не может подняться , потому что в верху все места забронированы другими пассажирами, которых надо согнать с их полок и освободить место для новичков.

Кажись Сергея аналогия с проветриванием туалетной комнаты ; Можно открыть дверь и одноразово проветрить помещение, что будет на много быстрее и воздух чище, чем запускать в туалет такой же объём свежего воздуха , но частями. При этом свежея часть сразу разбавляется грязной и чтобы комнатку нормально проветрить придётся и времени и свежего воздуха  на много больше потратить.  Примерно так .





а другая часть минуя УО идёт в колонну,, Ну так это же здорово.То что минует У.О. частично компенсирует разбалансировку колонны.

Не надо этого бояться, уж на отборе голов и подголовников точно, потому как будет ещё время для стабилизации колонны и выхода её на рабочий режим.

Изменено 24 января, 2017 пользователем Аквалюб

[kom_krs11]

[b][member=Аквалюб][/b],

Спасибо.Решение вопроса вижу-для начала рассверлить отверстие в клапане.

[Аквалюб]

[member=kom_krs11], Решение не верное, если клапан может пропустить всю флегму. Тут другое... Смотри, у тебя только часть флегмы ( А ) попадает в отбор, а часть ( В ) проходит мимо.

Решение - часть ( В ) тоже должна попасть в УО.

[attachment=21503:1.png]

[pvn28]





вторая часть снова занимает свою полочку в верху и новичков пропустит не много. Вот по этому мы и обезглавливаем верхушку этой банды, что бы на её место встала новая команда.

я правильно понял, что это классический способ продувки колонны и годится как для голов, так и для промежуточных?

[alexeyT]





так и для промежуточных?

??

верхних - да. ради них все и затевалось
