НБК - без парогенератора. Пилотный проект.

[Zapal 488]

Я понял..   пока отложим..   На неделе начну резать медный лист на тарелки..  нарихтовал меди - с запасом..

тарелок на 400 хватит - что то в раж вошел, потом понял что  - зазоров между дисками не будет... ))).



пуансон у меня есть - с одного удара - делаю коническую вытяжку в центре диска - что бы припаять с трубе ТЭНа..

даже зазора нет вообще - все держится как на притирке..

[alexeyT 3 188]

Саня, УДАЧИ!

[П_Андрей_В 57]

Да это ты сам вылез и смешишь...  никто это вопрос не поднимал - потому что:

а вы мне подскажете где можно обосраться...   Лучше убрать косяки на стадии проекта...

Сашок, ты как изнеженная, капризная дама в период  менопаузы. То ему подскажи, то не смеши!!  Я значит в эмпиреях всю ночь обкатываю, прокручиваю работу модели, картинки эти долбаные рисую и я же смешон??  На себя-то со стороны взгляни с позиции критической температуры  важности своего запроса на НБК. )))

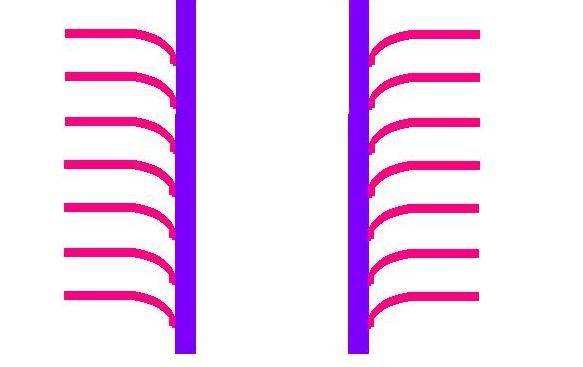

Материал погоди рубить на плоские тарелки. Подумай прежде над конусными, какие я выше нарисовал. Если их правильно сделать, то  поверхность ТЭНа будет вся омываться брагой без какого либо промежутка - это первый плюс. Второе - брага с верхней такой тарелки однозначно будет переливаться на нижнюю тарелку и тама попадая сразу на ТЭН опять же... Да одни плюсы...

Изменено 11 сентября 2016 пользователем П_Андрей_В

[Zapal 488]

При размере поля тарелки в 12-14  мм - возится с конусами?   у меня диаметр трубы внутри  54 мм..  ТЭН диаметром 20 мм.

Нахрена..   овчинка выделки не стоит..

гораздо проще по диску - в горизонтальной плоскости - сделать 2-3 отверстия 0,8 мм..

Гарантированное смачивание всего диска  и так будет обеспечено..

проще взять числом тарелочек - через 5 мм..



И еще, надо делать конструкцию - по возможности легко повторяемую - без особых вопросов..

Кто ее потом будет повторять -  кроме меня?  кто будет точить или гнуть эти конуса?



У меня нет такой привычки - сделать заумнейшую хрень - которая есть только у меня..

И потом еще полгода дрочить на форуме - еще на 300 страниц - любуясь сам на себя, какой я охренительно умный и красивый..



все мои конструкции - в итоге работают на 100%,  и практическое обсуждение готовой вещи - не превышает 5-10 страниц.. это максимум..



Здесь ветка - чисто теоретическая, потрындеть - и найти попутчиков.. не будет попутчиков - я ее сделаю в одиночку, при любом раскладе..

Изменено 11 сентября 2016 пользователем Zapal

[alexeyT 3 188]

[member=П_Андрей_В], Андрей, у него после пуансона впадина образуется.
и выход меди около 5 мм выходит
Проходили это, на воздушке
весьма плотно садится, можно не паять...

[П_Андрей_В 57]

[member=Zapal], разницы в изготовлении прямой и конусной тарелки вообще нет. Если у тебя  есть готовые матрица и пуансон, то понятны твои хотелки привязать тарелку к ним, а не наоборот.



Заново не сложно выточить оснастку штамповочную и сделать ее таким образом, что тарелка в посадочном  месте на ТЭН будет садится также под посадку верхняя в  нижнюю и можно обойтись вообще без пайки. Поодевал тарелки на ТЭН и друг на дружку и забыл... Крайние может нужно будет закрепить к ТЭНу...



Пока выдавливал из себя буковки, Леша уже написал))



5 мм - "маловато будет...!"  Как говорил один персонаж.

Изменено 11 сентября 2016 пользователем П_Андрей_В

[Zapal 488]

Zapal, разницы в изготовлении прямой и конусной тарелки вообще нет. Если у тебя  есть готовые матрица и пуансон, то понятны твои хотелки привязать тарелку к ним, а не наоборот.



Тут маленько по другому размышляю..  Наверно надо было назвать не конус - а какой другой выпуклой формой - что бы не так пугало..

но это не так важно..  сделать вогнутость - раз плюнуть..  медь отожженая..

положил на лист резины - бахнул  слегка подшлифованным молотком - и радиальная вмятина готова..

не хуже чем конус..



тут другая проблема - у меня ограничена площадь.. и что бы повысить эффективность испарения - надо увеличивать число тарелок..



а так как каждая тарелка - теперь будет иметь дополнительную емкость - то пока брага пробежит через эти 50-80 тарелок,

то по времени это займет не 1 минуту - а 3-5 минут ( не считал - чисто условно)..



Опять народ - начнет морщить клюв и морщится, дрожжи варим долго..



так что, как там говорил "Сектор Газа" - пусть в этой песне  - все остается как есть..



Иначе я вообще никогда ее не построю..  а десяток человек - с нетерпением ждут моего испытания...

сами рисковать не хотят - с материалами у них напряженка..

[Липунов 19]

Саш, может сбредну, внешний корпус, снизу делать конусным , разумеется и тарелки. Уменьшить нагрузку на тен снизу , нефиг отнимать энергию от полезного. А в идеале— два или даже три тена разной мощности

[Zapal 488]

На этапе экспериментального прототипа - нет нужды - в этих новациях..  я даже и размышлять не хочу по этой теме..



вот будет рабочий вариант - для экспериментов,  наиграюсь - потом будем думать.

[П_Андрей_В 57]

тут другая проблема - у меня ограничена площадь.. и что бы повысить эффективность испарения - надо увеличивать число тарелок..

сомнительный вывод. На конусной тарелке  (выпуклой книзу или вогнутой к верху или наоборот), жидкость будет сама стекать сразу на ТЭН и естессна эффективность испарения будет много выше ( следовательно тарелок нужно будет раза в два меньше), чем если жидкость будет стекать абы непонятно куда...  Про сомнения,  что при такой скорости потока жидкость будет размазываться по горизонтальной тарелке -  смачиваемость нивелируется поверхностным натяжением - я молчу уже второй раз. Вполне может быть что зазор 5 мм жидкость даже не заметит - перепрыгнет как несуществующий. Также с тарелки поток жидкости может перепрыгнуть на стенку кожуха - у тебя тама будет именно такой не бурный малопредсказуемый поток

Изменено 11 сентября 2016 пользователем П_Андрей_В

[Zapal 488]

чем если жидкость будет стекать абы непонятно куда

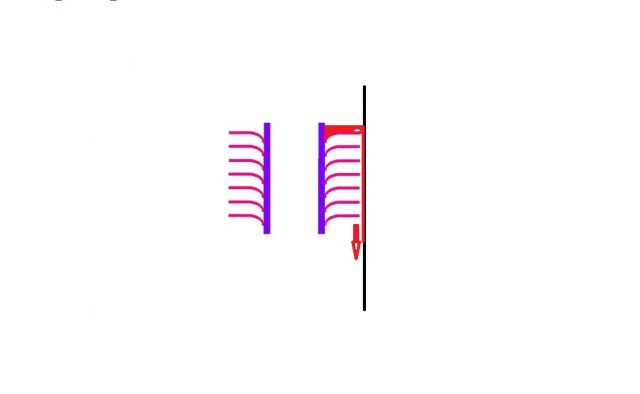

Вот в точности - масштабный чертеж..  ТЭН диаметром 20 мм.   диаметр дисков около 50-51 мм..   диаметр трубы 54 мм..

Все зазоры - пропаяны.



можешь показать направление стекания кипящей барды -  в "абы неизвестно куда"?

[Аквалюб 371]

Может ПАВ считает, что брага может перекинутся на стенку трубы и дальше по наименьшему сопротивлению , вдоль по трубе ?

[П_Андрей_В 57]



"абы неизвестно куда"?

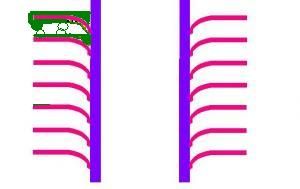

раз неизвестно, так значит неизвестно. Можно только предполагать. На конце всегда остается капля жидкости - непроложный факт, даже на конце после мочеиспускания. Следовательно эта капля на границе тарелки вполне может законтачить с пузырьком пара на низлежащей тарелке. Капля  не всосет в себя пузырек, а скорее всего как по мостику через пузырек сверзнится на низлежащую тарелку.   Два пузырька если законтачат - будет тоже самое.  Если по вертикальной стенке кожуха будет течь конденсат в виде слезы - то она, эта слеза,  в какой-то момент вполне может быть толще твоих 2 - 2.5 мм и опять получится контакт двух капель, которые сольются в непрерывный поток уже по вертикальной стенке, а не по  горизотнальной тарелке...

Изменено 11 сентября 2016 пользователем П_Андрей_В

[deen 102]

так может уйти от вертикальной догмы?

[Zapal 488]

Не нервничайте, не рвите душу..))..   Я конечно ценю вашу тревогу - но я не настолько рукожопый, как вам кажется..  )).



Все будет как у военной приемки - проверятся шаг за шагом..



Сначала диски - будут собраны на длиной шпильке и шайбах - в точности имитирующей реальный шаг и размеры ТЭНа.

Потом будут проливаться кипятком - имитирующим слив барды сверху в низ..  если будет опасность бокового перелива ( как у водопада) -

на вертикальный срыв мимо ТЭНа, то насверлю тонких  отверстий ( а возможно всего одно - большое, скажем 2 мм)

пропускающих часть потока на нижележащую тарелку..



не устроит это - сделаю пропил- ножовкой по металлу..  и чуть опущу один край.



но, в любом случае - я добьюсь равномерного перелива..



начну с 10-и литров в час - это всего лишь 2,7 кубических сантиметра в секунду.. это совсем не много - струя тоньше спички..

такую струю дает игла - для накачки баскетбольных мячей.  у нее диаметр 2 мм..



не думаю, что - в колонне будут литься водопады и бить фонтаны..

Изменено 11 сентября 2016 пользователем Zapal

[deen 102]

А как учитывать будешь восходящий поток пара?

Шнек с серцевиной из тэна, спрятать в перфорированную трубу, а сверху еще одну трубу, с зазором от перфорированной в пару см - выход пара.

и вваливать можно не по детски в такую конструкцию.

Изменено 11 сентября 2016 пользователем deen

[Zapal 488]

А он не такой большой как кажется..  1 кубический сантиметр спирта и воды - испарившись ( при 80 градусов) занимают около 750 кубических сантиметра..

При отборе один литр спирта в час ( или около 10 литров браги) - в секунду через царгу будет проходить - 0,27 куб см.  жидкости ( пары, что спирта, что воды - имеет разницу всего 5%)

что составит примерно  200-250 кубических сантиметра пара в секунду..



а в колонне - очень и очень приличные зазоры.  да и сами пластины имеют не дисковую форму...

[П_Андрей_В 57]

[b][member=Zapal][/b],  Саша, френсис форд кумпало на хд наснимал видях всяких оскароносных про  своих суперзвезд кварцывых,  колпачковых, провальных, свальных вместе с грехом и его грехомером.  Не поленись помари, помню что тама про пузыри  и бульки наглядно было помареть. Мона скорость просмотра убавить...

[127L 897]

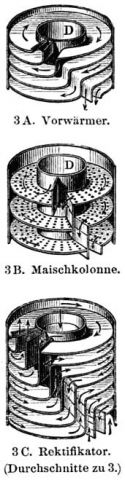

Такой вариант рассматривался 150 лет назад.

[ванечка 991]

[b][member=127L][/b], то что на картинках, это все с подачей пара

в основном. у немцев и сейчас подобные схемы несколько других вариантов работают.

предлагал заморочить такой вариант на хд некое время назад. никому не интересно было.

[alexeyT 3 188]

[member=ванечка], Лайона вспомни. у него нечто похожее работает , уже несколько лет.
оффтоп это , там тоже острый пАр.

[П_Андрей_В 57]





что составит примерно  200-250 кубических сантиметра пара в секунду..

не пара,  а пены из пара и браги.  Где размещать стока пены будешь??

[Mihalich 278]

подбираю материал

Может поздно уже советовать... Но на НБК ведь не обязательно нержу или медь использовать? Можно и простой черновой металл, особенно на время пусконаладки. А потом уже и нержавейку подобрать можно будет.

Изменено 12 сентября 2016 пользователем Mihalich

[Zapal 488]

не пара,  а пены из пара и браги.  Где размещать стока пены будешь??

Пена полезет - попадет на стенки, и потечет в низ, как в пленочной колонне - где ее возгонит паром от нижних тарелок, которые работатю в режиме дистилляции..



Вообще нихрена не пойму- что за разговоры про пену.  Рекуператор - должен подогреть брагу, она должна вскипеть и дегазироваться - и направить все выделяющиеся газы под дефлегматор..

Заливающаяся в НБК брага с температурой 92-93 градуса - уже не должна вообще пенится..



Но на НБК ведь не обязательно нержу или медь использовать?



В принципе, да..   Но за 8 лет что работаешь с колоннами - уже накоплено столько меди и нержи...  что о других материалах - и смысла нет думать.

[Zapal 488]

Начал готовить материалы для самодельного ТЭНа на 2000 ватт.   Столкнулся с проблемой выбора нихрома..

В магазинах - продают тощие и сопливые спиральки на 1 кВт..  больше ничего..



зашел в отдел сварочного оборудования, купил проволоку из нержавейки - на самой маленькой катушке..  диаметр 0,8.



Характеристики просто великолепные..  размотал 20 метров - замерил сопротивление..

среднее сопротивление на 1 метр - 1,69 Ом.



на спираль в 2 кВт понадобилось около 15 метров.  на огрызке проволоки - сделал проверку, намотав на гвозде..  получилась спираль диаметром 8 мм..

Получилось просто превосходно.. тугая, прочная  намотка, упругая как и полагается пружине из стали..



Получается что под мои параметры - спираль без зазора - будет длиной  62 см.. растяну под нужную длину - зоны нагрева в 90 см..

получится спираль с зазором между витками 0,5-0,6 мм..  Все просто превосходно..



Еще подумал, взял горелку - раскалил провод докрасна..  после отжига - сталь стала очень мягкой - что и ожидалось.. ( это на вариант намотки насадки - если кому надо)..



Посидел на кухне...  подумал.. взял паяльник - и с помощью паяльной кислоты - спаял с медным гибким проводом на протяжении 10 сантиметров.....



Да это - просто праздник какой то !!!

Изменено 12 сентября 2016 пользователем Zapal
