Zapal

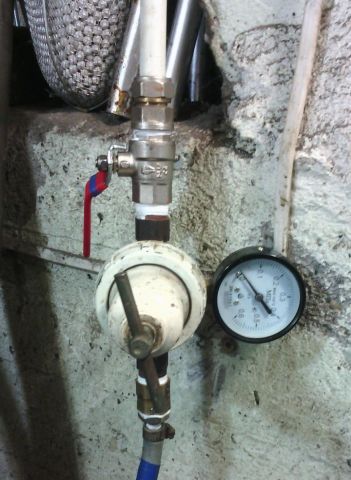

Высокоточный стабилизатор давления воды.

Рекомендованные сообщения

Пользуюсь три года. Восхитительная вещь.

Интересно, можно ли так же приспособить кислородный или ацетиленовый редуктор .

Изменено пользователем Masikalis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Zapal][/b], Сань, ПАСИБ!

это - РЕШЕНИЕ проблемы для фанатов ПК, поддрачивающих с регулировкой воды...

а вот для реальных пацанов, отбирающих головы по пАру - тоже подарок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Дорогущий собака
Так можно и б/у купить у сварного , за пузырь .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дорогущий собака.

Он своего стоит..  Я бы его купил только за возможность моментально устранить любое загрязнение - не снимая с резбы водопровода...

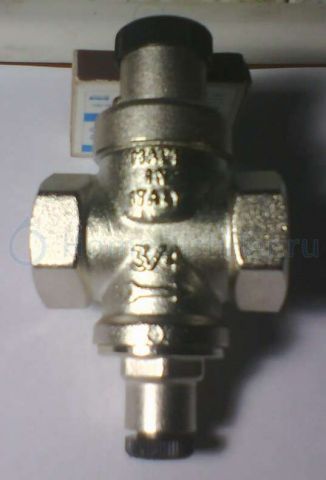

У меня был итальянский редуктор.. намаялся я с ним..  на низких давлениях  почти не работал. диаметры поршней и клапана малы, пружины жесткие..

А что бы работал нормально - приходилось держать давление не менее полукилограмма..

Никакой дроссель не спасал - расход воды был велик..



В 2011 году купил за 900 р в Новосибирске..   а через год - напсиховавшись, выкинул..

у него почему то под уплотнительные кольца поршня уравнительного - давило микрогрязь, они расширялись и редуктор клинило..





А у диафрагменного  газобалонника - надо просто удачной мягкости пружинки подобрать..  мне например, что бы сделать давление от нуля - до 0,5 кГ надо сделать 18 оборотов вертушки.. ))..


Изменено пользователем Zapal

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=Zapal], Вот где ты раньше был?)) 12 лет я с этими штуками работаю, а к нашему ремеслу не додумался приспособить.

По поводу коннекта с водопроводом - к стандартным фитингам от резака припаяю сан тех штуцера с резьбами на пол дюйма под гибкую подводку.

Гибкую подводку в стандартном исполнении недолюбиваю за проволочную обмотку, если повреждается здорово руки колет, а так же может проткнуть шланг и будет течка. Делаю так- вырезаю болгаркой штуцера от старой использованной подводки и родной шланг заменяю газовым шлангом от горелки с внд 6 мм - вещь!

Изменено пользователем beloslutzev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Саш, такой редуктор - из первого сообщения— стоял у меня на баллоне для углекислого газа для сварки кемпинг.

Изменено пользователем Липунов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
стоял у меня на баллоне для углекислого газа для сварки кемпинг.



Вещь универсальная..    заходил как то к мужикам в гараж.  (большое предприятие)..

там у них стоит огромный компрессор..  и на ресивере приручено штуки 4 таких редуктора..

каждый настроен на свою технику..   Так что.. внимательнее смотрите по сторонам..

Может у кого есть редуктор - буквально под рукой  - просто не замечаем..

Изменено пользователем Zapal

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Zapal][/b], Блин,а валяется один редуктор с пива.Завтра гляну :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



По поводу коннекта с водопроводом - к стандартным фитингам от резака припаяю сан тех штуцера с резьбами на пол дюйма под гибкую подводку.





редуктор попроще, не автогенный, а для плиты который, переделывал на пол-дюйма (для воздуха). Сделал просто, выкрутил штуцер входной и заменил скользящую левую гайку на обычную полдюймовую  от мягкой подводки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дорогущий собака.

Зашел сегодня в аптеку..  Хотел прикупить еще один механический тонометр..  Чуть не звезданулся - стоит 1600 руб..



свои первые три штуки - покупал за 390 р.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Чуть не звезданулся - стоит 1600 руб..
Так и перейдешь на процессора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так и перейдешь на процессора.

Не уверен..  .



Я просто считаю что терять время на изучение программирования - непозволительная роскошь.. особенно когда тебе под полтинник уже..



ради чего?   мне спирта надо не много..  мне просто - нравится возится с железяками...

мое мнение таково - механика надежнее электроники..

и микровыключатель с каплей клея - спасал меня десятки раз - при отключении воды..



У многих сложилось впечатление, что Zapal ковыряется со своими железяками - от нищеты и рукожопости..

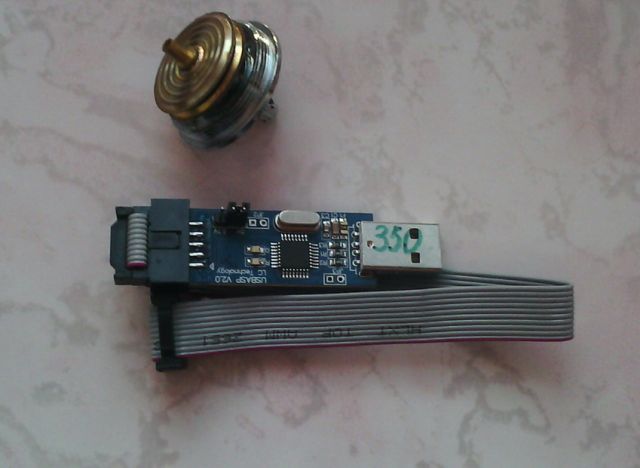

Да у меня этих микроконтроллеров программаторов - как говна за баней..

где-то валяется пачка AVR - штук 20..  не помню какие, 20 ножечные..

Я даже моргал светодиодами - и кнопочки нажимал. И программатор имеется..


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Zapal][/b], когда-то ты целый дом строил под нужды самогона, а теперь учится тебе лень.... Где задор в голосе и огонь  в глазах?? Не узнаю...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мужики, а можно где найти манометр - на 0,6 или 1 кГ/см2..



ну задолбало.. использую манометр на 6 кГ - в качестве затычки.

Не видно нихрена..

рабочее давление 0,2 кГ..  1 стакан в минуту расход..    ( меряю стаканами.. жуть).

А ведь при нормальном манометре - достаточно поглядеть на откалиброванную в литрах шкалу.. а тут.. что смотреть...



Хочется что бы красиво было, гармонично..

Мягкий манометр - и откалибровать можно - написав расход воды в литрах, в зависимости от давления перед дросселем..


Изменено пользователем Zapal

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Cпасибо.  Я даже не ожидал что есть манометры с малыми величинами.

Будем думать..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вчера убил весь день..  Проторчал в подвале - возле своего стабилизатора.



Каждые пару часов - переходил в звонковую работу..  Все трещит, система вибрирует, гул по всему водопроводу..

Я в шоке..  Перекрою кран разобщительный, снова открою -  вроде нормально..

и так почти весь день - каждый час такая петрушка.



Начал разбираться - в чем проблема.

У коммунальщиков был ремонт - со сливом воды из системы..   В системе воздуха осталось дофига кое где..

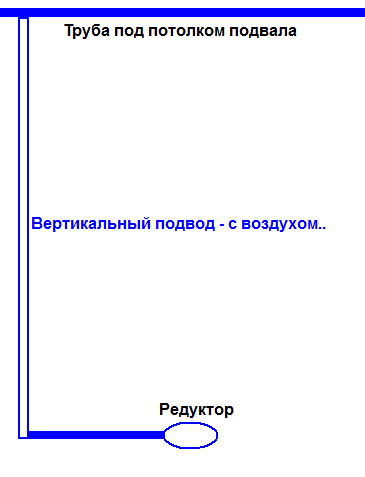

Я же работаю в подвале..  трубы водоснабжения - идут под потолком..

Отбор воды у меня получился  - с верху в низ..



Итог, воздух по системе периодически попадает в мою трубу - отбора воды идущую в низ..

Но так как поток воды у меня крайне мал - через редуктор, то этот воздух потихоньку начинает заполнять мою трубу - идущую к редуктору.

Получается пустая труба - заполненная воздухом - по которой тонким ручейком бежит струйка воды..



Потом воздуха становится столько - что он начинает проскакивать в мой редуктор..  и начинается шоу..

все грохочет, все трещит..



Скручиваю редуктор, стравливаю воздух - через пару часов - опять шоу..



А решение оказалось - простое до идиотизма..



Медленно открывая разобщительный кран - заметил что все работает нормально - если приоткрыть его не полностью..



Но что бы не прицеливаться с краном - решил проще.  Зачем играть в угадайку - проблему надо решать четко.



У меня редуктор работает с дроссельной шайбой  на выходе - имеющий диаметр 1,2 мм..  расход воды получается от  0,2 - до 0,5 литра  за минуту при давлении от 0,3 до 0,6 кГ см.2.  ( давление приблизительное - манометр грубый).



Поставил на входе в редуктор - еще одну дроссельную шайбу диаметром отверстия - 2,5 мм..

Все как отшептало - стало работать идеально..



если воздух попадает - редуктор что то хрюкнет по тихому - и все..

работает при входном давлении 3 - 4,5 кГ см2.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Zapal][/b], Саш получается вода скапливаясь на входе (из за шайбы)

не впускает воздух. типа гидрозатвор, из за медленного тока воды.

тот минимум. что попадает "прохрюкивается" давлением извне. так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. получилось вроде автомобильного пневматического гудка..



Воздух накопился - и достиг редуктора..  вылетает из под клапана - и стремительно проскакивает через дроссельную шайбу - резко сбрасывая давление..



в подводящей трубе резко падает давление - и масса воды несется к клапану редуктора - с силой об него ударяясь..



осенью переделаю систему..   редуктор поставлю в квартире - что бы подвод воды был снизу - в верх.

А стабилизированное давление - заведу в подвал.   Любые пузыри - будут аккуратно проталкиваться через деф - и самотеком в каналью..

Весь воздух - будет пролетать - не создавая воздушных "пузырей"  в подводящей магистрали..


Изменено пользователем Zapal

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

в принципе все логично. вода не сжимаема, воздух напротив.

и воздухоотводчик не поставить, на водопровод вроде никак?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дык, если бы я знал - что такое бывает...  двое суток воды не было - систему оголили полностью..



да просто возится лень - если честно.   Я все запасы спиртного - делаю летом..  на даче..

Вода бесплатная из колодца - пространство не ограниченно..



а в подвале - это так, чисто из удовольствия..  пару раз в месяц - для души..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Весь воздух - будет пролетать - не создавая воздушных "пузырей"  в подводящей магистрали..

Саша, в помощь  воздухоотводчик
