Стабилизатор мощности с ОС - на основе диммера.

[qwest_ans 26]



Абсолютно не нужный параметр - для датчика давления..



Вот это вообще чушь - даже комментировать нечего.

Согласовывать спектры светодиода и фотосопротивления - тоже бред.

Фотосопротивление ставишь вместо "крутилки" на диммере (в твоём варианте вместо угольков,с мостом) и получаешь тот-же эффект.

Никаких усилителей не нужно.

А кто - то собрал твои угольки?

Везде было отмечено "ИМХО" ( имею мнение - хрен оспоришь )

Изменено 20 января 2017 пользователем qwest_ans

[Zapal 489]

И на какой угол должна повернуться стрелка - что бы  фоторезистор ( госсподи, да где ты их нашел?? ))) ) перестал освещаться.. ( сколько будет гистерезис мм - ртутного столба)   ))).

Я по привычке твой фоторезистор , пока печатал - воспринял за фотодиод.  ( я покупаю из согласованные по спектру - комплектами для ремонта пультов и телевизоров)



Давай, сделай эскизы, хотя бы на рисунках  из Инета.



Вот это вообще чушь - даже комментировать нечего.



А ты и не сможешь..  поскольку не знаешь как это работает на практике..   линейность - абсолютно не нужный параметр..

Ибо  рычаг датчик давления  все время совершает колебательные движения ( в пределах 1 мм) - от минимума до максимума сопротивления..

а интегратор - сам определяет средний уровень мощности..     это больше похоже на режим  "включено - выключено" с изменяемой скважностью..



Я тебе вообще предлагаю - сделать свою конструкцию, а я сделаю свою..  и посмотрим - что будет лучше..



Так сказать:   Мужик сказал - мужик сделал..      Ты ведь сможешь сделать??..  )))..   Я могу...

Изменено 20 января 2017 пользователем Zapal

[qwest_ans 26]

Знаешь - мне проще спаять. Точнее я уже давно спаял на макетке. Закинуть фото макетки с датчиком MPX?



К стати - ты ведь экспериментировал с двумя мембранами от тонометра? Там какой ход получился? При ходе в 1 мм, можно использовать пары от 5" дисководов



Изменено 20 января 2017 пользователем qwest_ans

[Mihalich 278]

на тот-же тонометр поставить светодиод на стрелку а на нужном давлении фотосопротивление



Обычный тонометр показывает в нижнем диапазоне с весьма условной точностью, и (ИМХО) от экземпляра к экземпляру покахзания будут разниться - т.е. нужна индивидуальная настройка.

О5-же, для каждой колонны (диаметр, высота, насадка, да и режим работы) нужно свое значение рабочего давления. Так что калибровать датчик придется в любом случае по колонне.



"ИМХО" ( имею мнение - хрен оспоришь )



ИМХО - по моему скромному мнению (с) .





ЗЫ Интересно, никто из мэтров не собирается ли оспорить догму о работе на постоянной мощности в течении всего процесса ректификации? Что-то мне подсказывает, работа на стабилизированном давлении не равно работе на стабилизированной мощности, особенно когда спирта в кубе мало становится. О5 ИМХО!



[qwest_ans 26]

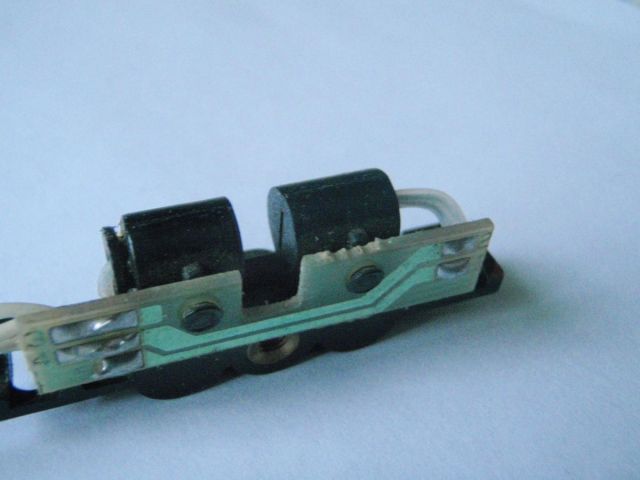

Нет, таким рукоблудием заниматься не буду, пока выкладывал фото тут уже понаписали... Фото выложил чтоб было понятно какая точность может получиться, Размер щели на фото виден, это 0,5 мм. Флажок на стрелку, и до нужного давления светик засвечивает приёмник, после границы (флажка) не светит, вот тебе и регулятор есть или нет сигнала на моське, и соответственно на симисторе.

Изменено 20 января 2017 пользователем qwest_ans

[РоманСаратов 1]

Извиняюсь, если не совсем в тему. А кто-нибудь в своей практике увязывал датчик MPX и контроллером rex-100, например или ОВЕН ТРМ-1 для управлением мощностью нагрева в зависимости от давления?

У MPX выходной сигнал 0-5 В, а rex-100 по входу можно перепрограммировать с термопары (термосопротивления) на сигнал 0-5 В.

ТРМ-1 подороже конечно, а комплект MPX+rex-100+SSR-40, если все с алиэкспресса брать, то очень бюджетно получается 500+500+250=1250 руб примерно.

[Миша Z 56]

а комплект MPX+rex-100+SSR-40

SSR-ки китайские, от Fotek, то еще гумнище, не советую использовать.

[texnar 1 440]





то еще гумнище, не советую использовать.

Просто мощность поделить на 2 нужно

[bigson 97]

Просто мощность поделить на 2 нужно



Паша, для токов больше 40 ампер лучше на 3 делить потму, что ВТА16 во всех стоит Изменено 30 апреля 2017 пользователем bigson

[texnar 1 440]





для токов больше 40 ампер

Может быть .Мне просто больше 16а взять негде на даче, вот я и ставлю 40а .

[РоманСаратов 1]

Паша, для токов больше 40 ампер лучше на 3 делить потму, что ВТА16 во всех стоит

Я так всегда и делаю, как в военной аппаратуре, на любой элемент троекратный запас по мощности. А ВТА16  можно выпаять и поставить ВТА41 ( стоит в оффлайне 100 рублей, а на алиэкспрессе рублей по 25, если оптом). Я для  ТЭНа на 3 кВт использую только ВТА40 и ВТА41.

[GrOV 1 072]

Что-то мне подсказывает, работа на стабилизированном давлении не равно работе на стабилизированной мощности, особенно когда спирта в кубе мало становится.

Для  приемлемой работы надо измерять давление не в кубе, а в колонне - в зоне уже крепкого спирта, но максимально близко к кубу..У меня - те же 20 см..

Но МПХ напрямую в колонну не воткнуть - умрёт..А различные ухищрения с горизонтальными шлангами таки вносят существенные погрешности..Посему использую общепромышленные датчики c защитной мембраной (Овен или китай) с интерфейсом токовой петли..





SSR-ки китайские, от Fotek, то еще гумнище

Кстати SSR Фотек серии LA(4-20mA) очень неплохо работают в связке с ТРМ, ПЛК или ПР200 при ПИД регулировании..

Точность удержания давления - десятые доли мм.рт.ст..

Изменено 4 мая 2017 пользователем GrOV

[БайбаК 1 219]





Для  приемлемой работы надо измерять давление не в кубе, а в колонне - в зоне уже крепкого спирта, но максимально близко к кубу..

от этого отсчета, будте добры по подробней, пожалуйста))) мне для карты в голове.

[Mihalich 278]

[member=GrOV], а можно немного подробнее - какие изменения в давлении происходят в процессе ректификации? И как используется эта  информация при управлении колонной - корректируется мощность, или отбор?

Изменено 10 мая 2017 пользователем Mihalich
