Ректификационные колонны. Анализ конструкций.

[61003]

Главная хрень с ХД в том,что

ну это не только он. на карелина посмотри, у него тоже все самое лучшее и аналогов нет. отдал 3 тыщи зеленых и вискарь сразу полился с писюна

есть еще сказочники из всяких супер сайтов типа космогона, которые сахарный дистиллят делают на минских спиртовых дрожжах

сейчас акциз на сахар введут и и тогда смысла с сахаром дело иметь вообще не будет

[127L]

Раз тему поменяли, наверно надо задать критерии оценки.  Что есть колонна?  Куски металла. Каковы ее свойства которые нам полезны? Их два, как минимум, - удерживать в себе промежуточные и разделять головные. Это про лабораторные. Производительность их ограничена и ущербна в отличии от непрерывных, но их как минимум три надо городить, если с браги.



К примеру у меня Кристалл, отличная колонна, очень хорошая разделяющая способность, но удерживающая не очень, я бы даже сказал очень, не очень, но прежде чем делать выводы, я предпочел научится на ней работать. И как ни странно научился. и доволен и даже ничего не хочу слышать про спирт, и как его делать в тех смешных объемах которые у меня есть.



Это примерно 100 литров в год.

Изменено 11 февраля, 2016 пользователем 127L

[slava-61]

На мое ИМХО, флегма после лепестка более равномерно орошает путанку и равномерно стекает к насадке, а не по центру.

Вторая колонна на которой не делал такую равномерно орошаемую, да и пар всё разгонит.



а как делать не надо.

Не заужай и она отдаст без гемора всё что сможет, от высоты и диаметра.

[ВОблин]

 у вас что в местах "заужения" насадка забита? я чото не пойму какое вы заужение рассматриваете...

[slava-61]





я чото не пойму какое вы заужение рассматриваете...

Я про это.

Труба Ф63/1,5 мм. С обоих сторон приварены шайбы с внутренним диаметром 40 мм. К ним, с обоих сторон царги приварены молочки с внутренним Ф38 мм. Диаметр трубы в 2,5 раз больше по сечению мест соединения царг между собой. Всего 4 узких места. Слив в куб, выход в дефлегматор и 2  в местах соединеня 3-х царг.

[ВОблин]

в местах заужения насадка есть?

[slava-61]





Glog

У кого спрашиваешь? У моих колон нет, да и в местах заужения обычно путанку ставят, ещё лучше не заужать. Я что на трубу 48 мм что на 50 мм ставлю смс 51мм, на 63 мм кламп 63.

[ВОблин]

я к тому что заужение без насадки да же если труба 70 а соединение 40 никакого захлеба не даст, потому что диаметр 40 все-равно больше остаточного диаметра(остальное съедено насадкой)

конечно если насадка уложена без понимания то  будет захлеб... т.е. путанки снизу должна быть достаточно для того что бы насадка не соприкасалась с заужением... да, и что это за режимы такие на насадочной колонне , что надо бояться захлебов в таких заужениях?

[Glog]





заужение без насадки да же если труба 70 а соединение 40 никакого захлеба не даст

Мой опыт на тестовой трубе показал наличие захлеба внизу при мощности около 1,2 квт при стекании флегмы в куб. При удалении 40 молочки и работе колонны на 50 клампе, длина насадочной части уменьшилась на 7 см, а захлеб ушел на 2 квт.

Посмотри на 1 странице картинки. Там эта труба есть.

[alexeyT]





что диаметр 40 все-равно больше остаточного диаметра(остальное съедено насадкой)

Валер, не погорячился?

в свое время Серега считал заужение от РАН. кажется , на 28%. для ф70 сечение = 38 кв см. минус 30% = 27 кв см

ф40 = 12.5 кв см. ......в 3+ раза.

[ВОблин]

Леш, ну может и погорячился(не в 3+, а в 2+)  а если для 40 \50 посчитать то получиться картинка другая... 12.5 против 13 ... но я все-равно не понимаю,  что там  за режимы работы насадочной колонны такие!

Изменено 12 февраля, 2016 пользователем ВОблин

[Glog]





если для 40 \50 посчитать то получиться картинка другая.

12.5 против 13

Сечения пустых труб меняется  почти вполовину с 1963 кв.мм  до 1134 кв.мм."

С учетом заужения  РАН 28%, .в 50 трубе получается 1413 кв.мм. против 1134 кв мм в молочке. 14,1 притив 11,3.

Это составляет 25 %.

Ты, моем эксперименту  не веришь?

[ВОблин]

не 1134, а  1256..

верю.  а вот скорость пара как -нибудь меняется в этих заужениях?

[alexeyT]

[member=ВОблин], ускоряется. онож и проблема, если до насадки не притормозит

[ВОблин]

там нет ускорения потому, что  в насадке есть еще гидродинамическое сопротивление ... а причина захлеба в том, что в месте заужения была насадка... причина не в паре, а в жидкости(либо просто насадка встала по-другому когда ее пересыпал , потому и данные другие)

Сравнивать надо пропускную способность   пустого 40-вого соединения и   50 -ую колонну в целом(без  заужений)  в режиме работы... тогда и делать выводы.

Изменено 12 февраля, 2016 пользователем ВОблин

[Glog]

не 1134, а  1256..



Почему?

Внутренний диаметр молочной муфты 38 мм.

S = 1/4π d² = 1/4π 38² =  ≈ 1/4*3,14*1444=1133,54 мм.кв.

Изменено 13 февраля, 2016 пользователем Glog

[Glog]

В своей колонке, для удержания насадки использовал 3 нихромовых спирали для плиток. Выбрал с самой тонкой проволокой. Расправил, смял в клубок. Подстучал молотком. Вставил в трубу. Проткнул путанку насквозь  нержавеющей присадкой 2,5 мм, через просверленные крест накрест отверстия.  Сварщик поперечины приварил снаружи трубы. Черенком от лопаты приплюснул моток проволоки внутри, чтобы уплотнился и прижался к стенкам.

Засыпал. Ничего не просыпается. Сверху прижал еще одним клубком, чтобы насадка не высыпалась при нечаянном перевороте. Вернюю путанку не закреплял. Держится за счет приварного буртика внутри трубы.

[ВОблин]





Подстучал молотком.

Черенком от лопаты приплюснул

 мляаааааа! а вот и причина!

[Glog]

вот и причина!

Причина чего?

Описано, как укрепил путанку в 50 трубе с клампами.  Мощность захлеба чуть больше 2-х киловатт.

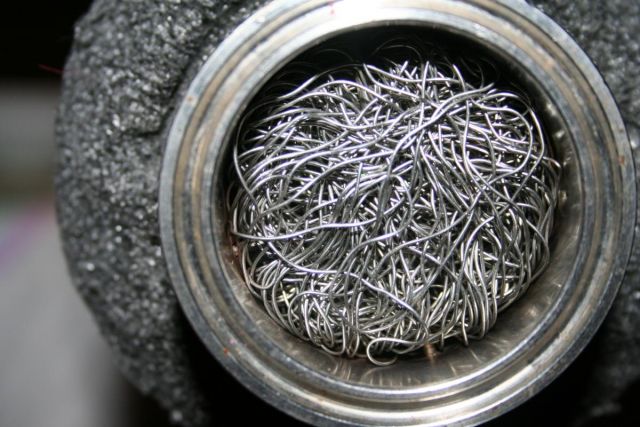

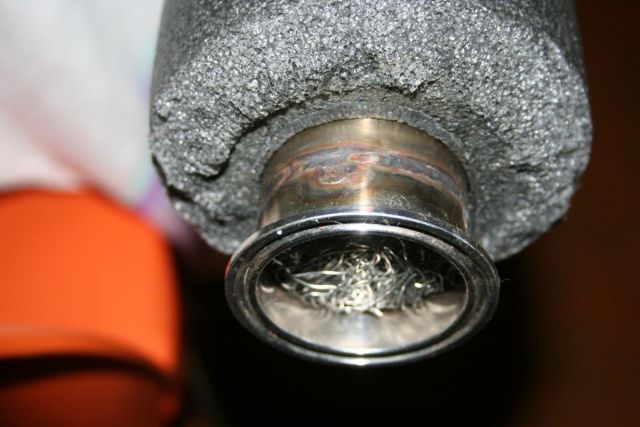

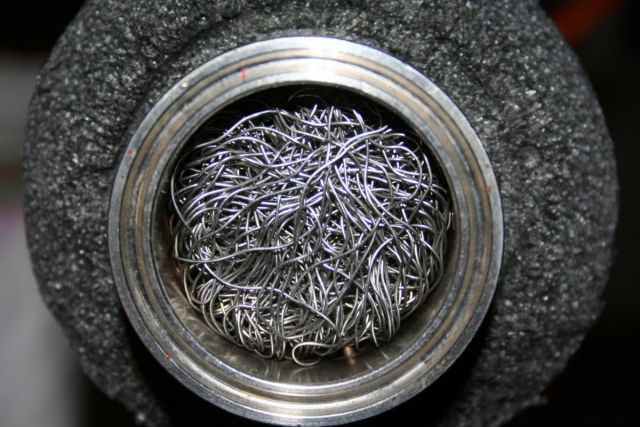

Фото. На среднем видно место вварки крестовины.

Изменено 16 февраля, 2016 пользователем Glog

[KAPABAH]

А наверху нужна путанка? Чтоб насадка не высыпалась?

[hardvik]

[b][member=KAPABAH][/b], Нужна конечно, ты ж не будешь ее всегда вертикально держать.

[KAPABAH]

А зачем её ложить? Есть ещё заглушки на кламп, на всякий случай. Когда в коллоне бурбулирует, насадка не будет в дэф вылетать?

[Glog]





наверху нужна путанка?

Да. Иначе рано или поздно просыпешь.

[ВОблин]





Причина чего?

Вот смотри что получилось в твоем эксперименте. Вся флегма которая стекает вниз ближе к стенкам трубы скапливается внизу в путанке и в нижних насадинках, выключая тем самым проходное отверстие, и начинает  барботаж раньше положенного. Причина твоих выводов в неправильно уложенной путанке. В путанке, Карл!

Будет время проведи эксперимент просто подложив под путанку кусок трубки таким образом, чтобы было пустое место между путанкой и заужением.

[vodila]





насадка не будет в дэф вылетать?

Будет. Сверху тоже путанка нужна.
