Полностью воздушное охлаждение

[Zapal]

мы у товарища зимой, в 40 градусный мороз - просто выставили в форточку - в качестве дефлегматора 3-х метровую трубу из нержавейки.

(гардина для штор)- с толщиной стенки 0,6 мм

зимой - отлично у него отработала - отводя мощность около киловатта..

пока он сподобился нормальный термос - деф спаять..

[61003]

зимой не интересно, интересно летом в +35

[makh]





если радиатор горизонтален земле и смотрит ребрами вверх

Не самая удачная конфигурация. Вертикально, ребрами вверх, и кожух повыше -- будет намного лучше. Конвекционный поток воздуха надо, создать тягу.

[61003]

зато можно сделать 5 метровый паропровод высотой всего в метр. (горизонтальный зигзаг)

т.е. грубо имеем радиатор метр длиной и 100мм шириной. берем квадратный нерж профиль и притягиваем трубу через термопасту. все

такой например

[makh]

Так почему бы вертикально пять метровых кусков не поставить? Паралельно, пар ввести верху, сливать снизу. К стенке это все, чем ниже, и панелью от пола до потолка прикрыть. В смысле сантиметров 10-15 от пола, 20-30 от потолка. Расстояния от ребер до стены и панели сантиметра по два-три, предусмотреть возможность регулировки на всякий случай...

Польский вариант с трубами тем и нравился, что там как бы сразу конвекция в трубе будет, кожух городить не надо, эргономичненько и красивенько .)

[61003]

куски у них метровые, на один нерж профиль можно будет 2 куска прицепить с 2х противоположных сторон, куда еще 3 девать?

или ты имеешь ввиду 2 метра профиль и на каждую сторону по 2 радиатора, всего 4.

[makh]

[member=61003], вот так имел ввиду, масштабировать можно как угодно:



[attachment=6442:rad.png]

Конечно лучше с обоих сторон радиаторы.



Но блин дорогая штука будет .(

[61003]

да, отличный вариант, и на стену все это повесить

[makh]

Ну и такое исчо ИМХО -- нержа не надо. Раз уж варить, так сразу из того же профиля. Вот не боюсь я люминия и прочих дюралей.

[61003]

если с обоих сторон, то пары сегментов должно хватить на 1квт. т.е. получится около 6 кв.м.

профиль, который я показывал 1м стоит около 1700, т.е. 6 метров будут стоить 7 тыров.

хотя что-то мне подсказывает, что 6м утилизировать должны больше 1квт

а вот сколько будет аналог с трубами надо считать...

[makh]

6м утилизировать должны больше 1квт





Будет зависеть от того, получится ли сделать, и насколько хорошую, тягу в кожухе-трубе.



Когда-то в далеком прошлом весьма похожим образом колдырил пассив для мощных рабочих станций. Когда еще не был придуман концепт установки оных в стойки с серверами и вынос всей периферии оптикой на рабочее место. Красивые трехметровые трубы стояли у графиков-тридэшников в канцелярии, и было там тепло и тихо .)

[yorik15]

зато можно сделать 5 метровый паропровод высотой всего в метр. (горизонтальный зигзаг)

т.е. грубо имеем радиатор метр длиной и 100мм шириной. берем квадратный нерж профиль и притягиваем трубу через термопасту. все

такой например

По моему не самый удачный радиатор для пассивки.

Расстояние между рёбрами маленькое,сами рёбра высокие и  подошва толстая.

На этой фирме есть другие варианты.

[member=61003], вот так имел ввиду, масштабировать можно как угодно:




Пар думаю лучше запускать в трубы параллельно, чтобы равномерно распределить .

Слив, да можно объединить.

[61003]



На этой фирме есть другие варианты.

например?

[yorik15]

[b][member=61003][/b],

На их сайте все чертежи с размерами и характеристиками ТТХ  доступны.

Просто надо грамотно поставить себе техническое задание.

Для чисто пассивки - это одно, для активного охлаждения с вентилятором - другое.

Универсальное охлаждение - третье.

Напиши, что имеешь, и что хочешь.

Подскажу из своего опыта.

Не хочу рекламировать, но отношение к потребителям у этой компании на высоте.

Сам закупался у них 2 раза.

[61003]

Юрий, смотри, цель сделать пассивное полностью охлаждение. повесить конструкцию хочу на лоджии прям на бортике под окном (застекленная)

т.е. в высоту с учетом того, чтобы банку поставить есть 60-70 см. в ширину пространство не ограничено, вплоть до 2метров.

по ттх система должна утилизировать 1.5квт летом в +35.

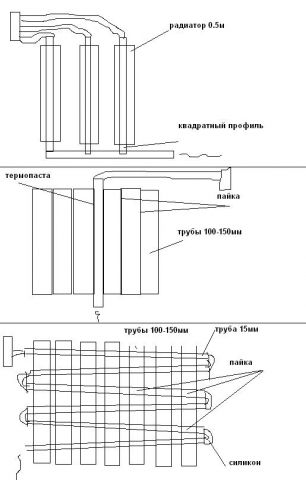

варианта у меня пока 3.

пока прорабатываю по цене 1го варианта с профилем



[61003]

так не интересно, с вентилятором у меня уже есть. хочу без вентилятора.

[yorik15]

[member=61003],

Алексей, 2-й вариант не потянет.

3-й реализован Джолером-Володей из Тулы.

1-й как у меня, но надо подобрать радиаторы -будет работать.

Трубу ищи профильную 40*20*1,2 мм.

Термопасту лучше ТП 19, а не ТП 8.

При твоём запасе по высоте 60-70 см

думаю хватит 2-х труб, с гарантией лучше 4.

Равномерно распределить пар на 3 части проблемнее.

Изменено 10 марта, 2016 пользователем yorik15

[61003]



3-й реализован Джолером-Володей из Тулы.

вроде не совсем, у него на паропроводе тоже радиаторы, т.е. это частный случай 1го варианта.



можешь рассказать свои мысли по поводу требований к радиаторам?

[yorik15]

я себе планировал универсальный вариант, т.е. возможность и пассивного и активного охлаждения.

Ориентиром взял минимальный вес с максимальным периметром поверхности, Цена напрямую зависит от веса.

Ну и удобство обдува вентилятором 120 мм.

[61003]

это все хорошо, но я спрашивал про другое.

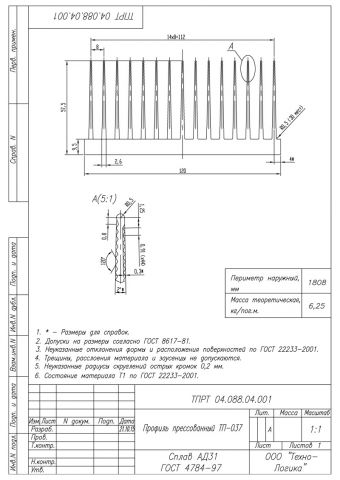

я предлагал взять радиатор, чертеж которого приводил выше ТП-037, ты сказал, что он не пойдет для пассивки, и что есть более удачные модели.

я тебя прошу обосновать какой радиатор подходит больше и почему ты так думаешь.

[yorik15]

[member=61003], Ну вроде выше всё написал.

Правда сам с кожухом не пробовал, может лучше будет.

Изменено 11 марта, 2016 пользователем yorik15

[61003]





Расстояние между рёбрами маленькое,сами рёбра высокие

что ты понимаешь под "маленькое" и "высокое"?



что в твоем понимании "достаточное"?

[yorik15]

[member=61003],

У меня есть возможность сравнить работу 2- х типов радиаторов.

Ну так вот, при прочих равных условиях,, на радиаторе с более короткими (высота) рёбрами

результат был лучше, и это даже ни смотря на большую площадь.

Наверное надо по новой провести сравнительный эксперимент по чисто пассивному охлаждению.

Попробую 2 типа с кожухом и без.



Чтобы 2 раза не писать, нашёл медные профильные трубки



Может кому пригодится.http://www.prominductor.ru/catalog/vspomogatelnoe-oborudovanie-i-raskhodnye-materialy/truby-mednye-kvadratnogo--secheniya/

Изменено 11 марта, 2016 пользователем yorik15

[Kasperys]





Чтобы 2 раза не писать, нашёл медные профильные трубки



т.е. 1 в центр и 4 по бокам через  термопасту прижать.

[yorik15]

[b][member=Kasperys][/b],

Нет, при таких размерах площадь теплообмена будет мизерная.

Эти трубки как замена профильных нержавеющих. Для обжима с 2-х сторон радиаторами.

Можно, даже желательно запаралелить несколько трубок.
