 много лет назад Доктор Филатов открыл эту тему на ХД.

постараюсь сделать выжимку из своих наработок.

неудачные выкладывать не буду, их было 4-5 вариантов, поначалу.( дабы пространство не засорять)

Йорик15 , Макх  и Виктрыч приглашаются персонально, им  - есть  , что показать

думаю, будет полезно..



от ДЕЕ - для труб отопления считают потери (теплопередачу) 11 Вт/м2*К



1. Итак, Спираль Филатова.

изначально бралась нержгофра, 13 метров. 1 метр канализационки ф110, распиливалась на 4 части. и в каждый обрубок вставлялся вентилятор. утилизация была менее 1 квт



потом я взял вентиляционную трубу из оцинковки... показатели улучшились, но непринципиально

1. Филатовский 4-х трубник. кожух из оцинковки. 4 вентилятора на вытяжку. 1600 мл воды в час





продолжил играться с направлением обдува
сегодня "всасывал"...
что сверху, что снизу, особой разницы не заметил...
плохо то, что горячий воздух чепз вентилятор протягивается

а вот, собственно, зачем я вернулся к спирали...


продув сверху, 600 мл в час. воды.
 в 1.5 раза утилизация увеличилась, до 450 ватт на блок
итого на 4х блоках аж 1800 потенциально погасить можно.
цена блочка около 700 руб, никаких премудростей...
можно, конечно, блох половить, до 500 ватт дотянуться.
но уже не я. я свою точку поставил...
4 основных постулата
-блочок 25 см, в нем 3 м нержгофры
-труба металл, ф100
-вдуваем сверху
-внутрь рассекатель




3 вентилятора, четвертый не той конструкции был
около 2 л в час по воде
т на улице около 20с

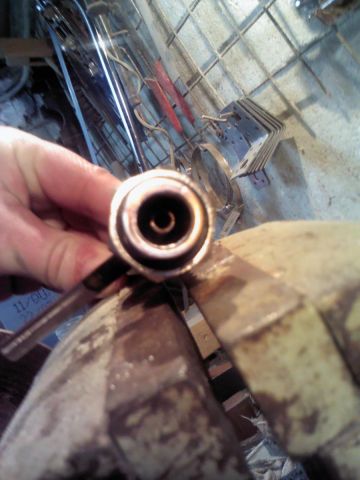

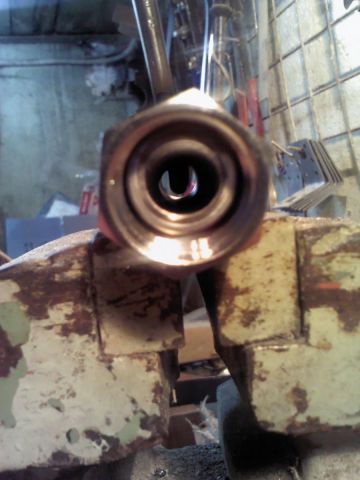

рассекатель. подарок Филатову

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2. ЗАПАЛовские мысли.... и их реализация



2.1 ДиЗ, деф имени Запала, т.к. его придумки послужили отправной точкой





несмотря на то, что железяка была собрана на коленке, диаметр отверстия не совпадал с диаметром трубы(не былоФ22, сверлил Ф23)
при включении количество СЭМА сократилось в 2(!!) раза. Отбор был около 3 литров в час
т.е. при установке 2-х таких девайсов есть шанс полностью охлаждать всю флегму на выставленной мощности
а установив 2 таких на трубу-холодильник, можно и от спиралей избавиться
короче - как найду 6-8 старых радиаторов, продолжу игрища



шоу продолжается!!
знакомый электрик притащил пару кусочков меди
Первый блок(из 3-х запланированных)

испытал 2 железяки
на воде(понятно, что результаты сомнительны, да браги сейчас нет)

капает без пара примерно 1.5-1.8 литра в час воды. внешняя труба Ф22, внутренняя Ф15, на нее намотана проволока ф4,без фанатизма. высота трубы = 50 см

у спирали из 51 поста, разделенной на 2 части(в каждой вентилятор, как у Филатова)
производительность по воде примерно такая же.
надо трубы, ессно, делать было из жести, а не пластик брать...

завершил

по телу СЭМа - 3 литра в час
в конце - поменьше и горячий

причесал (провода)

доделал и испытал МОБИЛЬНЫЙ вариант, с компьютерными вентиляторами - радиаторами

внизу - появился деф
за 12 часов получено 9 литров 76% СЭМА (второй перегонки) и 5 литров хвостов

Немного, конечно - но на природе, от автомобильного аккумулятора - самое то!!


2.2 ПХЗ (Пассивный Холодильник Запала)

1. Следуя советам ЗАПАЛА(к сожалению, не совсем точно), слепил 2 радиатора по 1 метру
Ф12 мм(другой под рукой не было), по 46 пластинок 100х100 мм, медь 0.6 мм
через 20 мм припаяны
прогнал брагу. каждый радиатор выдал по 1 литру в час
пути повышения эффективности
1. брать трубу большего Ф, с толстыми стенками
2. внутрь напихать медной сетки
3. оребрение можно делать почаще, через 10-15 мм (просовывал палец между пластин - Т практически не чувствуется)


3.3 РЗ. (Радиатор Запала).

все. точка поставлена. 1 метр ф22х2 , 90 пластинок 100х100. более 1.5 литров воды Т= 48 .
все как ты говорил , толстостенка отрулила. в начале  радиатора  Т приличная, к концу практически не ощущается.
пассивное воздушное охлаждение РАБОТАЕТ !!!
ЗАПАЛ, мои поздравления !!!!!!!!!
пысы. плохо представляю мощность ТВОЕГО агрегата........

Посл. ред. 01 Окт 12, 10:56 от alexeyT



2.4  Посвящается ЗАПАЛУ!!! налепил кожух с 9 комповыми радиаторами на пассивный радиатор 1 метр. 2500 мл воды в час

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3. другие варианты



и последнее - ФД (Фофин Деф)

испытать не удалось - одного фитинга не хватило...

доделал ФД, где 4 трубки ф10. проверял на воде. выход до включения дефа 800 мл. после включения=0. предыдущий деф, на 22 трубе, снижал до 200 мл.
все, с комповыми кулерами я лично закончил.
ИМЕЕТ право на жизнь . как в качестве дефлегматора( еще ЗАПАЛ это с блескои продемонстрировал более полугода назад), так и в качестве конденсации при дистлляции при небольших(квартирных) мощностях
побочный выигрыш - использование на природе, запитываясь от аккумулятора. пару литров в час дистиллята ЛЕГКО!
ФД тема тоже интересная, в плане отсутствия необходимости сверления отвепстий большого диаметра и увеличенич площади теплообмена, есть чем заняться, если с водой плохо
ЗАПАЛ, ФОФА!  СПАСИБО за идеи!!!


Посл. ред. 01 Окт 12, 10:59 от alexeyT





фотки

восходящая

нисходящая

общая длина нержгофры = 10 м, 2.5 + 2.5 + 5
элегантно манипулируя кусками, можно довести ФЧ до 3-4, при нагреве до 1.5 квт. ИМХО
или - прямой перегон , до 1.8 квт при 20с, только привести все в порядок...
а уж зимой в гараже....

что имеем в оконцовке
1. стоимость 7 м нержгофры = 1000 руб + 4 вентиля ф120  = 1000 руб. итого 2000 руб
такая фигня с легкостью утилизирует на нисходящей более 1 квт
2. работы на час, 10 минут - спираль, 40-50 минут каркас для вентиляторов. мой кожух - нах не нужен!!
3. признаю ОШИБКУ с трубами. простая подача СБОКУ на раздвинутые витки - более эффективна!
4. несколько прогонов показали, что на нисходящей утилизация выше на 20-25%
5. никаких кожухов НЕ надо, поток от вентилятора тянет дополнительный объем((с) Серега1972)
ВСЕМ - УДАЧИ!!!
ПыСы.с нержгофрой закончил.... седня за прямой трубкой поеду...метров 7 в спираль загоню...



как обещал

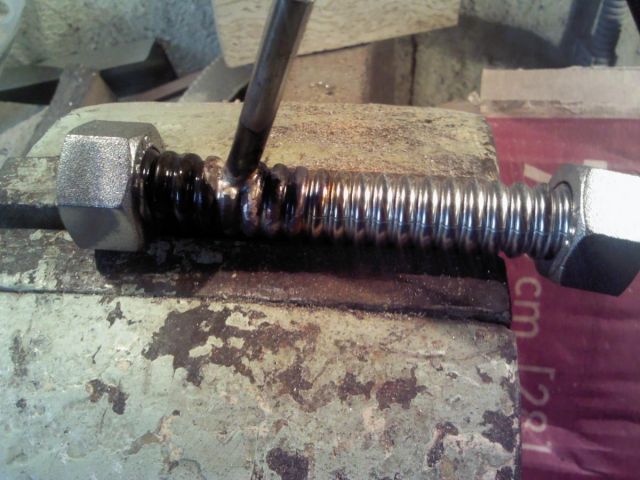

спираль из нержовой трубы

монстр на 5 квт

Посвящается Славе61(спиралька от него) и ПАВу.


длина спиральки - около 12 метров, 4х18 см, 18 витков. трубка тонкостенная , ф10
нагрев 100 вольт при 8 омах, или 1250 ватт
выход кипятка 1800 мл,час, или утилизация 1125 ватт
9 вентиляторов ф90, что было под рукой...
думаю, при использовании ф125 6 штук и правильном их расположении, около 1500 ватт - вполне реально!
Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

4. апофеоз...





продолжение темы кулеров...

500-600 ватт утилизирует
2 блока - более 1 квт будет

1. установка блока на восходящую трубу.80 вольт. 1070 ватт без учета потерь
2. установка блока на нисходящую трубу
90 вольт. 1333 ватта.
вода 1500 мл в час. около 900 ватт полезной мощности
теплопотери 430 ватт, для 5с на улице нормально
соответственно, для п. 1 реальная мощность 640 ватт, около 1 л в час утилизация воды
3. один блок на восходящей, второй блок на нисходящей
1500 мл в час
110 вольт, 12100/6 ом=2 квт
минус теплопотери 430 ватт = 1570 ватт реальных
640 + 900 = 1540
практически идеально цифирки сошлись....
фотки новогодней елки завтра....

1. восходящая
2. Нисходящая
3. новогодняя елка

переделал воздушку
поставил изделие из Рязани...
я в полном АКУЕ....1700 мл воды в час.... более 1 квт утилизация...
было 600...

перевернули деф.
на прямой перегон
210 вольт, 4000 мл в час воды....
т=около 70...
ПЦ вообще...2500 ватт утилизации... по 1250 на блок, по 625 ватт на кулер...
в 2 с лишним раза больше паспорта....




шоу продолжается....
на выходе первого блока Т=79с
на выходе второго 67с.
как и предполагалось, сработал автостоп, по исчерпании спирта в баке. просто перестало капать с УО
вначале было 86%, общий составил 83%
хвосты сбрасывались в куб, с тса капали головы
верхний блок вентиляторов пришлось отключить, т.к. хватало пассивного охлаждения радиаторов. чтобы на выходе было 60+с, в тса
поспеет бражка, повторю
эксперимент был не очень чистый, т.к. перегонялся сэм с прошлого года, голов и хвостов в нем было немного
или изоамилол в бак налью....

замер спирта в баке показал 2%.....

благодаря помощи Грини, я полностью закончил игры с воздушным охлаждением комп кулерами
выжато в 2 с лишним раза больше паспорта
посвящается ЗАПАЛУ !!
пысы. следующая ступенька- тепловые трубки, тоже по мыслям ЗАПАЛА...
Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5. конденсатор испарительного типа

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6. РК для  Филатова

ездил к Филатову, дособрали его РК, проверили на воде - утилизирует 875 ватт, 4 из 9ти вентиляторов дуют обычным воздухом
короче, на рект на ф38х1.5 хватит с запасом.
думаю, и с ф51х1.5  справится, но Коля пока не готов к таким подвигам

напоминаю - дефлегматор с ПОЛНОСТЬЮ воздушным охлаждением!
9 вентиляторов ф92, 22 радиатора 100х100х50, труба ф28Х1.5

это была ПОСЛЕДНЯЯ точка в моих игрищах с автономками. ВСЕ направления закрыты
может сподоблюсь, соберу все в одну тему, там не менее 10 вариаций...разных...
деф на стационарном креплении

царга

бак. херово утепленный...

общий вид


Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

РК Филатова



сборка ДЭФ-ра




пайка узла возврата







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=alexeyT], приветствую!



Спасибо за приглашение, с удовольствием подкину сюда немного контенту, ибо, уверен, не только у меня шланги вызывают приступы классовой, расовой, и других видов непримиримой ненависти. Равно как и слив горячей питьевой воды в канализацию, если без автономки.



Мои поделки, правда, не блещут таким разнообразием подходов, и с повторяемостью у них, прямо говоря, не очень.

Вообще-то, повторяемая (не настолько бюджетная) конструкция уже на бумаге, и тоже будет описана ниже.



На ХД все это уже было, но тут распишу подробней, стараясь раскрыть вопросы, заданные там же в личке.



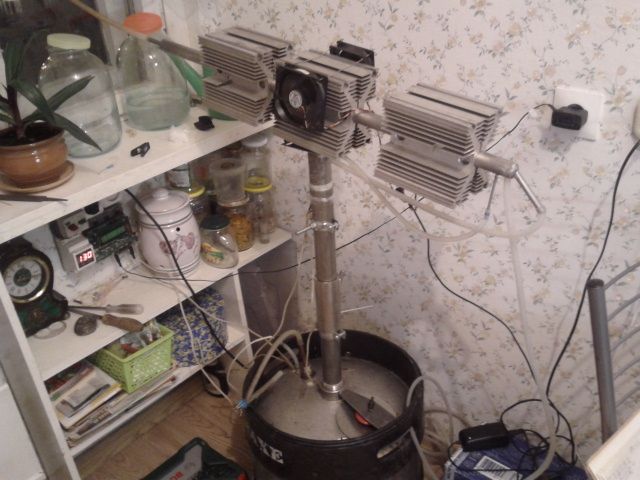

Началось все в один прекрасный день, когда пан сосед пригласил меня помочь с перевозкой и разборкой доисторического дискового массива, списанного в утиль на местном зомбоящике. Ему зачем-то были нужны магниты, а мне блины сильно понравились -- продукт сверхточной металлообработки, красивые, блестящие. Ну а через некоторое время, когда комунальщики очередной счет за воду прислали, внезапно понял что с ними делать:



[attachment=3770:aircool1.jpg] [attachment=3771:aircool2.jpg] [attachment=3772:aircool3.jpg]

[attachment=3773:aircool4.jpg] [attachment=3776:aircool7.jpg]



Труба 25х1.5, приварены полдюймовые нипели, ~200 шт. блинов с шайбами напрессованы, кожух фанерный, общая производительность вентиляторов в районе 500 м^3/ч. На воде влегкую сдуло 2.5 КВт. Удивительно удачно все совпало -- и внутренний диаметр блинов/шайбочек вплотную сел на стандартную трубу, и нипели удобно приварились к этой трубе, и внешний размер как раз под вентилятор.



Из соседей-самогонщиков выстроилась очередь, пришлось искать повторяемость .) Мне было относительно просто, потому как в нашей деревне и окрестностях практически каждая крупная ИТ-контора или контора с датацентром суть мой бывший работодатель, клиент или партнер, т.е. входимость с пузырем на всех уровнях от коллег-собутыльников в датацентрах до ихнего руководства. Иногда отдавали уже разобранные диски, людям зачем-то нужны магниты:



[attachment=3774:aircool5.jpg] [attachment=3775:aircool6.jpg]



По итогам больше нигде в регионе не осталось древних дисковых массивов, некоторые соседи перешли на воздушку, ну и у меня была принята в эксплуатацию еще пара таких вот девайсов:



[attachment=3777:air-1.jpg] [attachment=3778:air-2.jpg] [attachment=3779:air-3.jpg]



Та же фигня -- труба 25х1.5, ~170 шт. блинов, полудюймовый нипель и двухдюймовая кламп-заглушка. Порядка двух киловатт по воде (точно не мерял).



По итогам полутора лет эксплуатации что могу сказать...

Первый существенный минус -- массогабаритные характеристики. Тяжелые штуковины.

Второй несущественный минус -- невозможность регулировки вентиляторов на напряжениях ниже 4 вольт. Сэкономил, жаба виновата.

В остальном -- пользователь данных девайсов есть счастливый пользователь.

Как в домохозяйстве / канцелярии, так и в приближенных к походно-полевым условиях:



[attachment=3780:hobby.jpg] [attachment=3782:dscf8868.jpg]



Немного о конструктивных особенностях, или почему важна шайба.

Шайба не только задает дистанцию между блинами и жестко выравнивает их после напресовки на трубу, но и служит важным звеном при переносе тепла от трубы к диску. Площадь контакта диска с трубой относительно невелика, у шайбы больше. Еще больше площадь контакта шайбы с диском, т.е. эффективно снимаем тепло со всей площади трубы и не менее эффективно передаем его в диски.



[attachment=3785:Untitled-1.png]





Ну и немного о планах на повторяемую конструкцию, в контексте наработанного опыта и недавно появившихся контактов и возможностей по металлообработке.



1. Лист алюминия 2000х1000х1 режется на 200 квадратов со стороной 95мм.

2. В квадратах режем дырки 25мм, режет фрезеровщик пачками по 50 шт (не совсем понимаю, как он собрался это делать).

3. Алюминиевая труба 35х5 режется на шайбы толщиной 1.5 мм, режет токарь ножом шириной 2 мм, т.е. из 800 мм трубы половина в стружку, но что поделаешь.

4. 187 блинов и 188 шайбочек натягиваем на трубу 25х1.5 (в зависимости от итоговой точности металлобработки -- возможно на термопасту), 5 вентиляторов, кожух...



Предполагаемая производительность -- более 2 КВт по воде.





Спасибо за внимание, всем всех благ.



[attachment=3781:dscf8854.jpg]

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробую втыкнуть. Если получится то прокомментирую.

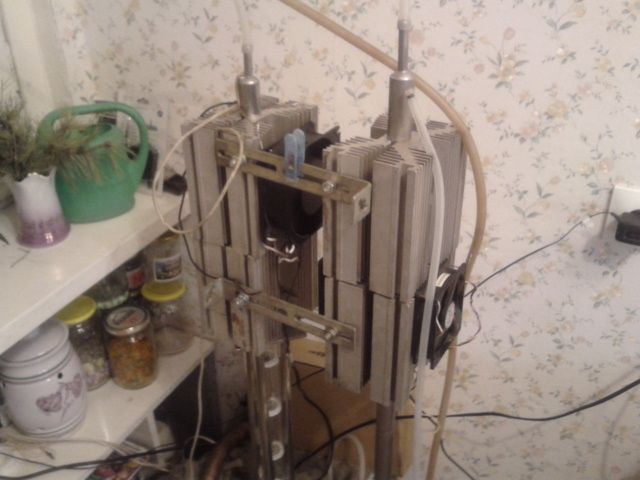

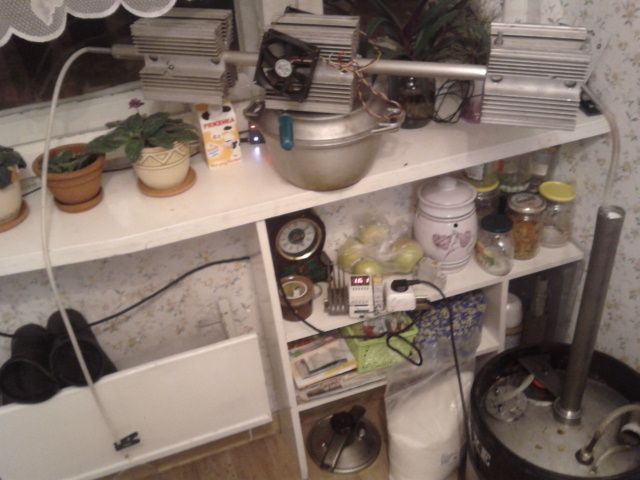

Димтиллятор. Провальные клапанные тарелки. Деф воздушный. Задаваемая температура радиаторов определяет укрепление на большой мощи. Используется редко. В основном в пассивном режиме подбором мощи тена. Времени до утра хватает.

Холодильник классический. Обдув обязателен. Имею пять пар радиаторов и тусую их в зависимости от задачи.post-2694-0-61656000-1454689865_thumb.jpg

Изменено пользователем Виктрыч

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

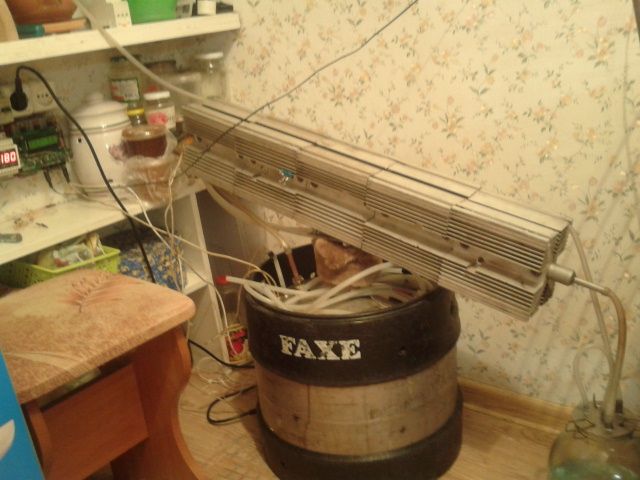

РК две царги по 75 на балконе. На этой 50+20 гонял 15см насадки подбтрая режимы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Други !

Похоже все рукастые - головастые коллеги сюда эмигрируют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мужики не засирайте ветку флудом. трактир приглашает, там что хошь :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=ванечка],коль, да почищу в пнд... свои же, оаять стыканулись ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=yorik15], А ты не понял почему? Они же торговать мешают.


Зато идеи подкидывают, опробывают в металле, расчитывают....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мужики, преклоняюсь перед Вашими изысками, конструкциями, идеями и т.д.

Простите меня, тупого, за вопрос.

А ЗАЧЕМ Вам полностью воздушное охлаждение ??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, ты ни от чего не зависишь.

вон, Виктрыч по всей квартире бродит, выгнали с кухни, пошел в ваннкю, или в кладовку

и для гаража идеальный вариант

помимо всего, варианты есть с термостабилизацией и отбором голов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ты ни от чего не зависишь.

Лёш, привет. Наоборот, ты зависишь от груды дерьма, я имею ввиду чиллеры-куллеры и прочие вентиляторы, автоматика к ним, провода, всё это закрепить надо и т.д.

Гораздо проще трубку металлопластовую (к примеру) кинуть от любого водопровода, чем трахаться в гамаке, причё стОя.

А с кухни можно выгнать и того, кто мешает, а не потупив голову идти в ванную, кладовку или  гараж.

Это моё мнение, я его никому не навязываю.

Изменено пользователем Вадим Пузанов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, Вадим, ступай с миром...

я видел, как Филатов бочки с водой в гараж таскает летом... пока мороза нет.

а зимой - только воздушка

я же не посылаю тебя за то, что ты 30% ас теряешь, а я - 3 % ..

и получаешь ты 0.5 л в час, а я 20, если настроение есть

это не означает, что ты тупее в 10 раз, просто возможности и условия разные

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

это не означает, что ты тупее в 10 раз, просто возможности и условия разные

Лёша, ты прав!

Взял свои слова назад, раз у людей нет другой возможности.

P.S. А теряю я даже бОльше, чем ты написАл. Спасибо, что понимаешь.

Я сегодня принял дозу, отмечали 84-летие отца, вот и словесный понос открылся.

Извиняюсь!

(Кстати, между нами, хряпнул 0,7л, и ничего, даже пёс на меня не орал (не любит, когда я поддамши, скотина)).


Изменено пользователем Вадим Пузанов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот еще пассивный вариант. В принципе то масло маслянное.

Дистиллятор для быстрого первого перегона браги. Общая на тене кило.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мужики а у кого была колонка из прямоугольной трубы вертикальной? вспомнить не могу.

нержавейка и пасивка из люминевых радиаторов с кулерами вдоль трубы. примерно такой конструктив был вроде.

для коллекции конструкций сюда бы запузырить.

попадалась в гугле фотка с адресом на хд отправляющим

но я тогда в очередном глухом бане был и зайти не смог :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=ванечка][/b], дык вроде у [b][member=Виктрыч][/b],  на ХД выкладывал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Архип][/b], не не Викторыча.

нашел :) и даже понял чье произведение :) аватарка знакома.

https://geektimes.ru/post/260476/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Гость
Ответить в тему...

×   Вставлено в виде отформатированного текста.   Восстановить форматирование

  Разрешено не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отобразить как ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

Загрузка...

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×
×
  • Создать...
