Автономная система охлаждения №1.

[Максим БАТ 10]

Для работы на дистилляторе или процесса ректификации необходима вода для охлаждения дефлегматора или прямоточного хододильника.

Вариантов систем множество, от самодельных на батареях отопления и кулерах от домашних компов, до промышленых заправленных слезами Таганрогских девственниц.

Но для начинающего или не очень продвинутого самогонщика у которого процесс производства качественного алкоголя это хобби, а не "увлечение за которое надо платить дорого" - единой концепции нет.

Предлагаю в этой теме обсудить (а я например готов и реализовать) пилотные проекты народной автономки.



Какие варианты вижу я.

1 - Радиатор автомобиля ВАЗ с закрепленным двигателем  и вентилятором 12Вольт. (примерно 3500тр)

2 - Печка отопления микроавтобуса (Газель итд) 12 и 24 Вольта

3 - Наружный блок от кондиционера

4 - Радиатор системы отопления (батарея)



К любому из вариантов должен быть использован насос для циркуляции ОЖ (охлаждающей жидкости) в системе. Насосов так же великое множество и какой выбрать и по какому критерию то же большой вопрос.



Как пожелание к работающим на автономке, Прежде чем ответить в теме покажите фото вашей системы или дайте ее описание. Что бы глядя на него мы общались по существу.

[синичек 13]

Вообщем у меня ещё проще просто бочка 125литров насос от солнечного коллектора безшумный от 5 до 24 Воль и вовсе снизу беру наверх подаю

[Delta 5]

Я расскажу про свои варианты, через которые прошел лично...фотки есть где то на ХД...и по моему на ЛС..найти не могу...но будет понятно из описания...

№1.

Была такая система. Бочка н/ж на 130 литров воды (стояла в помещении), в ней 10 метров меди  Ф15мм, змеевик. Через стенку, в сарайке стоял радиатор от ГАЗ 24, медный, к нему приделан штатный вентилятор от ВАЗ 2106, циркуляционник "4". Куб на 150 литров, заливал 120 сахарной браги. Перегонка занимала около 3,5-4 часа (без времени нагрева),  получалось 26-29 литров СС в районе 50*...Все работало чудесно, но иногда летом, при жаре 34*С и выше приходилось ставить сверху простой китайский вентилятор, для дополнительного обдува зеркала воды в бочке...Автономка справлялась.

№2

Тоже такую делал...только на двух печках от Газели и тот же циркуляционник "4"...эти фотки точно были на ХД...Работало только когда на улице было прохладно, в общем не прижилось

№3

Сейчас использую, и полагаю, что это самый надежный вариант...Что имею? Кубик тот же на 150 литров, но теперь два прямотока медных на ф 15мм. Один подключаю на теплый пол (80 метров металопластиковой трубы в бетоне), второй на 30 метров теплых полов+ кондишен на 9 кВт. Буферная емкость, наш кег на 50 литров, залито литров 30 воды. Подвожу рабочей мощности около 7 кВт, все работает. Да...стоит правда два циркуляционника "4", на каждую ветку по насосу. Когда не работаю, то использую как отопление...так как в кеге есть свой ТЭН на 3 кВт...

№4

Пока не использовал...

Вроде пока все. Если чего не ясно, пишите - отвечу или нарисую...

Как то так

ПыСы. Сегодня получил еще один кондишен от коллеги с ЛС, буду его тулить до колонны, правда там насос будет Грундфос "6", но такой был в продаже...Если интересно, то отпишусь, но не скоро...

[alexeyT 3 188]

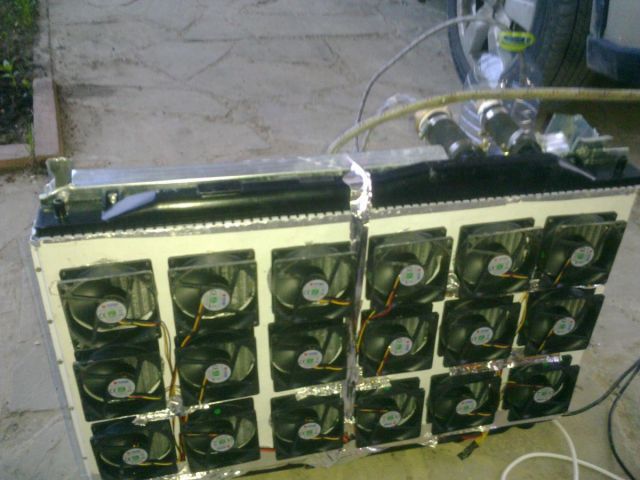

тоже выложу автономки свои, как руки дойдут...

но они похожи, радиатор-циркуль-бачок. радиаторы автомобильные  в основном. вентиляторы вначале были автомобильные,

затем - комповые.  авто- сильно шумный





ну а про полностью воздушное - придется отдельную тему мутить... там вариантов 10, разных..

Изменено 4 февраля 2016 пользователем alexeyT

[fatt 116]

Мужики с радиаторами понятно, а как стабилизацию температуры бюджетно слепить? Я че ни прикину - все крыло от самолета : трехходовик + привод пропорциональный + клапана и т.д.

[alexeyT 3 188]

[b][member=fatt][/b], только на воздушке. там инерции практически нету.

[Delta 5]

Мужики с радиаторами понятно, а как стабилизацию температуры бюджетно слепить? Я че ни прикину - все крыло от самолета : трехходовик + привод пропорциональный + клапана и т.д.

Для колонны? У меня просто для колонны использовалась полуавтономная система...В двух словах: на чердаке стояла емкость на 70 литров, к ней подключалась вода через унитазный поплавок, снизу емкости шланг и в димрот, с димрота на улице, в конце стоял кран Маевского, или простую пережималку...

[alexeyT 3 188]

РК Филатова



РК с 22 радиаторами и 9ю вентиляторами ф92. труба с насадкой ф38, дефлегматор = ф28
утилизирует 850 ватт влегкую, половина дефа имеет Т окружающего воздуха
наверняка дотянет и до 1800 ватт, но на ректе этого не надо
что НЕХАРАКТЕРНО - площадь контакта радиатора и трубы всего 5-6 мм на 50 мм ширины радиатора

Изменено 4 февраля 2016 пользователем alexeyT

[fatt 116]

Для дефа КТ, он же "револьвер". Я на прточной вроде наблатыкался, но хочется автономку. Вроде все понятно - но как сделать бюджетно? Регулировать воздух - инвертор. Регулировать воду - трехходовик и пр.

[e-gorka 590]





Регулировать воду - трехходовик

т.е. если Т воды поднимется выше заданной, то подпитка холодной пойдет?

[slava-61 159]

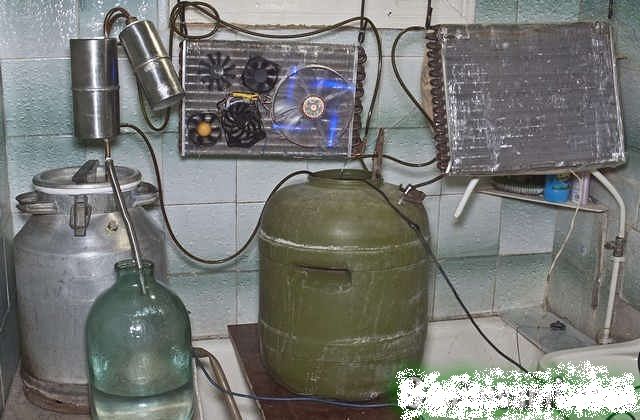

Моя малышка, похвастаюсь.  Правда уже переделал прокачку насосом, поставил от фотолаба  на 110 вольт.

[fatt 116]

т.е. если Т воды поднимется выше заданной, то подпитка холодной пойдет?



Нет - стандартное решение: малый круг без радиатора - большой с радиатором, как в бибике, только термостат управляемый - трехходовой пропорциональный вентиль. Все это рулится терморегулятором с аналоговым(пропорциональным) выходом, датчик - в пар после дефа.

Изменено 4 февраля 2016 пользователем fatt

[Delta 5]





Для дефа КТ

Вижу вариантов два, (сам не делал)

№1 поставить регулятор оборотов вентилятора кондишена, они продаются штатные, включаются по определенной Т*С

№2 исользовать не циркуляционник, а осмонасос, и регулировать питанием насоса, подачу воды...

[alexeyT 3 188]

[member=Delta], п.1 точно не прокатит... слишком ДОЛГО

проще всего - готовый регулятор, с 3х ходовым краном. датчик только на нужную Т подобрать...

недешево ни разу... валяется где-то такое , при переходе на воздушку неактуален стал...

Изменено 4 февраля 2016 пользователем alexeyT

[e-gorka 590]

[b][member=slava-61][/b], на фото1 радиатор отопления просто в кадр попал?

недешево ни разу.

утюг разобрать и датчик примотать к дэфу

[alexeyT 3 188]

[b][member=e-gorka][/b], ты не понял.

там готовая система, жидкость толкает поршень на 3хходовке, идет перераспределение потока жидкости между 2мя контурами

[slava-61 159]





 на фото1 радиатор отопления просто в кадр попал?

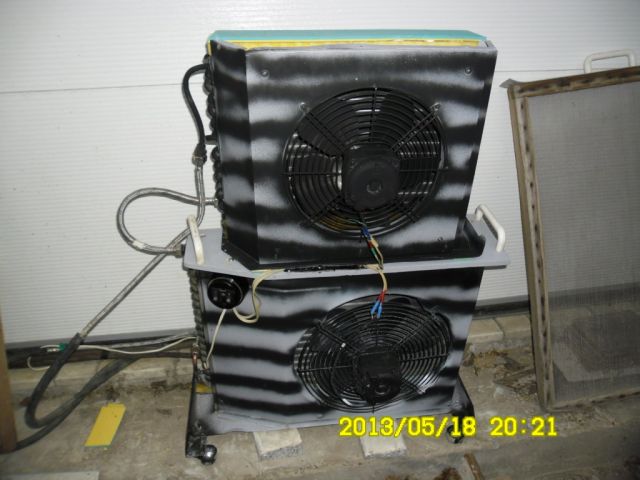

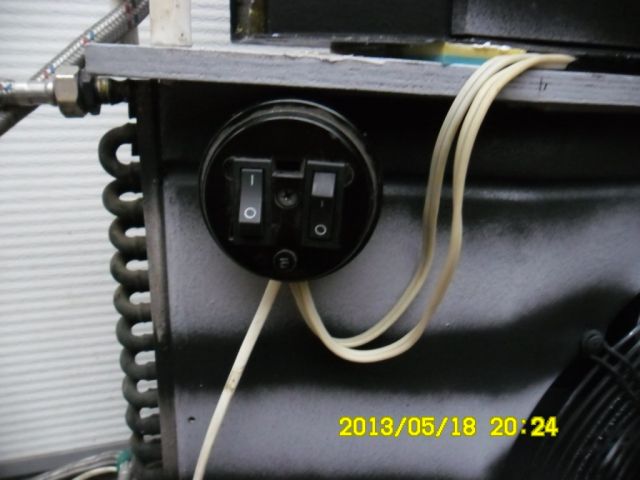

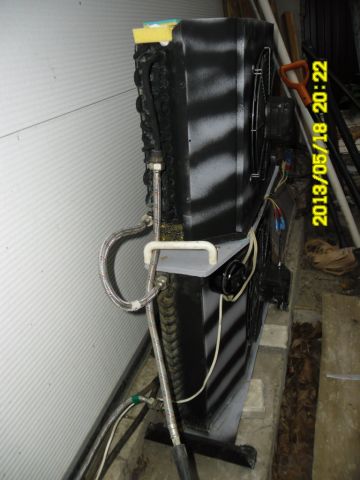

Не специально, там на каждый холодильник свой краник, на дфл  нбк, РК и два дистиллятора.

[alexeyT 3 188]

http://yandex.ru/video/search?filmId=bRv0V6b_UXI&text=%D1%81%D0%B8%D0%BB%D1%8C%D1%84%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9%20%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA%20%D1%82%D0%B5%D0%BC%D0%BF%D0%B5%D1%80%D0%B0%D1%82%D1%83%D1%80%D1%8B%20%D0%B4%D0%BB%D1%8F%203%D1%85%20%D1%85%D0%BE%D0%B4%D0%BE%D0%B2%D0%BE%D0%B3%D0%BE%20%D0%BA%D1%80%D0%B0%D0%BD%D0%B0&redircnt=1454597351.1&path=wizard&parent-reqid=1454597309123208-597162406279343090500581-myt1-1592

[fatt 116]

По воде - да, но хотелось в пар датчик засунуть
