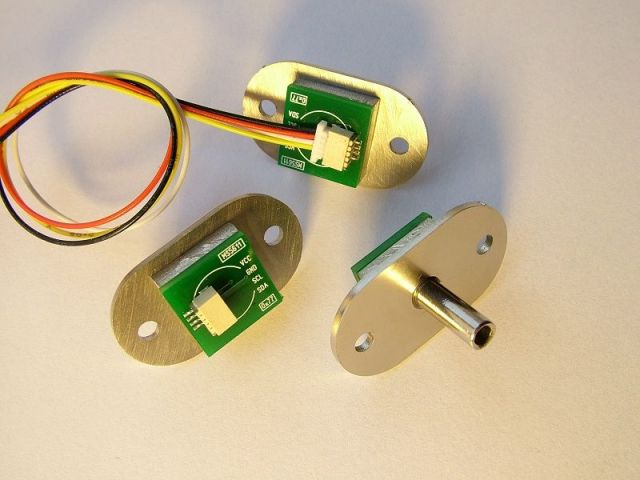

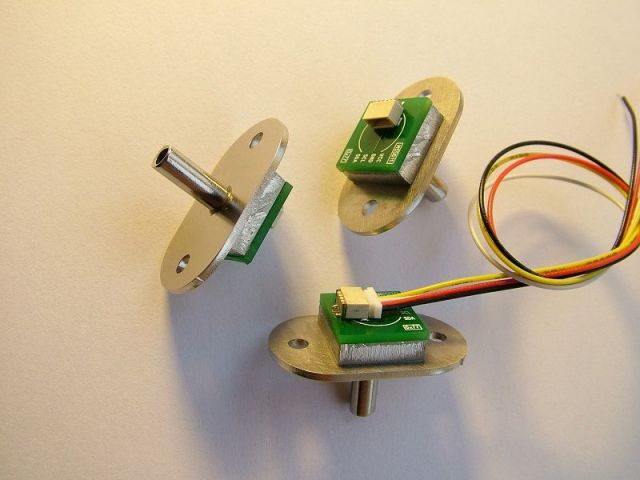

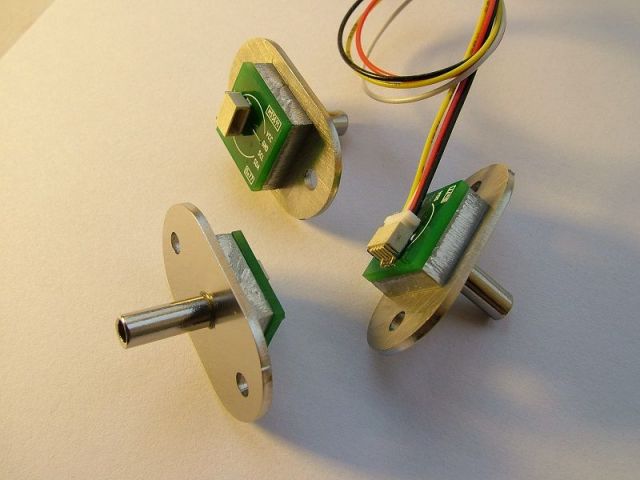

Абсолютный датчик давления MS5611-01BA03, встраиваемый модуль собственной разработки. На ХД немного писал, можно почитать с картинками

Если сравнивать с известным китайским модулем -- фирменный чип, без лишней обвески, корпус с писюном, паяно 130-градусной пастой.

Работоспособность всех модулей проверена во всем диапазоне давления.

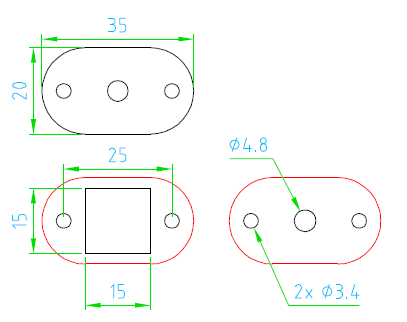

D2.thumb.jpg.7e6f305c7ac99affc26a89616a88f1c1.jpg D3.thumb.jpg.389d35f2995a5f8e584e18387eee3f51.jpg D7.thumb.jpg.2f682e8305fa02c699ed7d77768793f8.jpg circuits.thumb.png.2619e09f7afe1cd1f62729325982e855.png drawing.png.14f0e4280dd7a708828c15566ae5960e.png



Продам излишки в количестве 8 шт. Цена 650CZK за 1 шт.

Оплата платежной картой онлайн через WesternUnion, платежные реквизиты в личке.

Пересылка из Чехии, почтовым отправлением с отслеживанием, в дороге порядка двух недель, цена пересылки в РФ 100CZK.

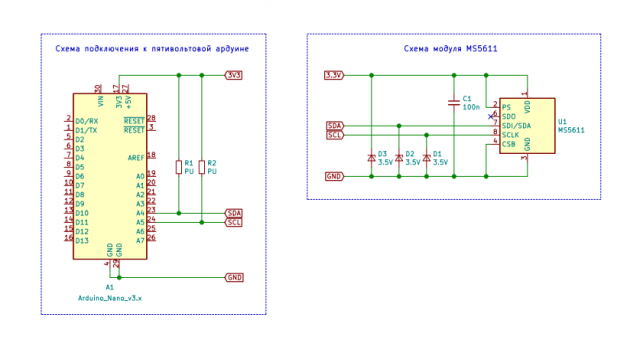

Комментарий к схеме подключения.

Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

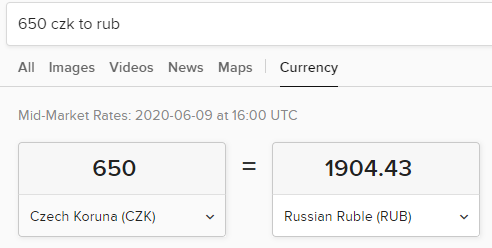

в рублях сколько получается ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

добавить за пересылку 100 крон получается  2197 руб.

вопрос - а без ардуино есть варианты запустить ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно. Raspberry и ему подобные, например. Любое устройство с двухпроводным серийным интерфейсом (I2C) и возможностью написать и/или установить драйвер.

Вобщем-то, игрушка эта для самоделкиных, у которых подобных вопросов не возникает..



Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а будет ли тебе интересно собрать и предложить готовое решение способное показывать давление и включать/выключать насос  ?

.



Изменено пользователем EVlzh69

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Теоретически можно было бы говорить о небольшой партии подобных устройств, но даже если, то будет очень непросто огранизовать время.. И даже если, то надо понимать что в европах за что ни возьмись, все будет получаться не по-китайски дорого.. Готовое на базе этого же чипа вроде как есть у 223-го, с дисплеем, кнопками, включалкой насоса и прочими свистоперделками..



Могу нарисовать, как самостоятельно на коленке наколдырить из китайского добра, плюс накидать прошивку по-быстрому.. Это не долго и для общества полезно .)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, makh сказал:

Могу нарисовать, как самостоятельно на коленке наколдырить из китайского добра, плюс накидать прошивку по-быстрому.. Это не долго и для общества полезно .)

это было бы здорово !



9 часов назад, makh сказал:

Готовое на базе этого же чипа вроде как есть у 223-го, с дисплеем, кнопками, включалкой насоса и прочими свистоперделками..

я не знаю, либо я такой невезучий, либо то что от 223 полное гуано.

1. после пары недель эксплуатации написало "нет датчика" отправил, через месяц получил вроде бы рабочее.

2.заметил, что реле от 223 периодически моргает и кажет полную чушь.

3. во время погона опять иногда пишет "нет датчика", не отсылаю, лечу просто просушиванием от сконденсировавшихся паров.

4 то ли в результате частой разборки (раз 10 разбирал), то ли прокладка гуано, но датчик стал давать натечки. Боремся замазывая щели силиконовым герметиком.



хотелось бы стабильности)









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сделаем.. В смысле уже, надо еще картинок нарисовать.. Попробую на выходных..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10.06.2020 в 18:08, EVlzh69 сказал:

решение способное показывать давление и включать/выключать насос

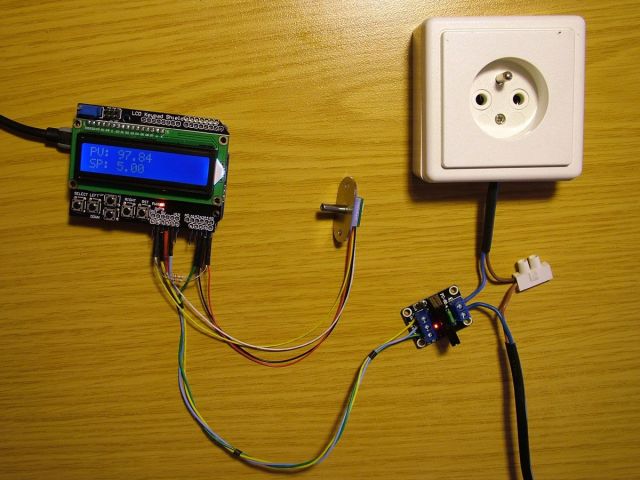

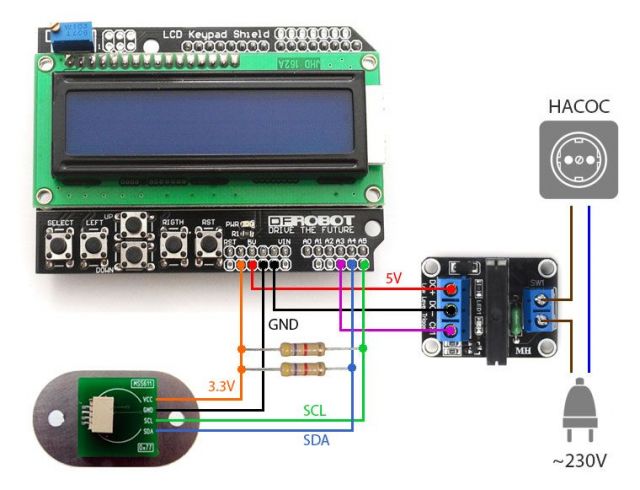

Порылся в хламе, наковырял ардуину с дисплей-шилдом. Нашлось и реле твердотельное, но могло быть любое другое, управляемое сигналом логического уровня с опторазвязкой.

Получилась вот такая нехитрая настольная борода:



boroda.thumb.jpg.d181d36c5e28ae711d7ad1ad3a44d203.jpg circuit.thumb.jpg.b47d409ffba848b9818cb91d131412a4.jpg



Если использовать китайский пятивольтовый модуль, то резисторы подтяжки не нужны, там на борту свои есть.

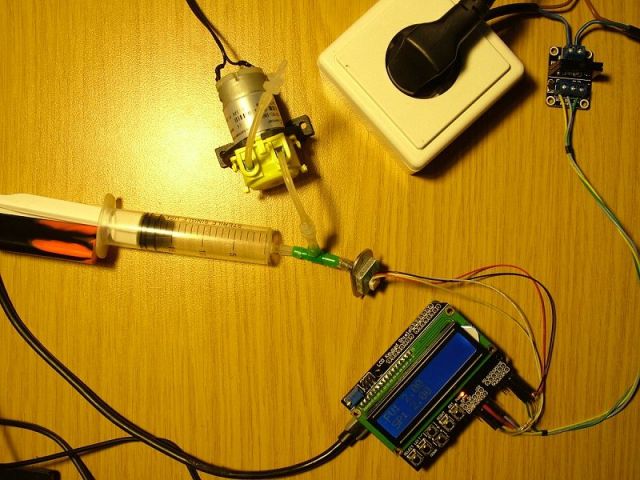

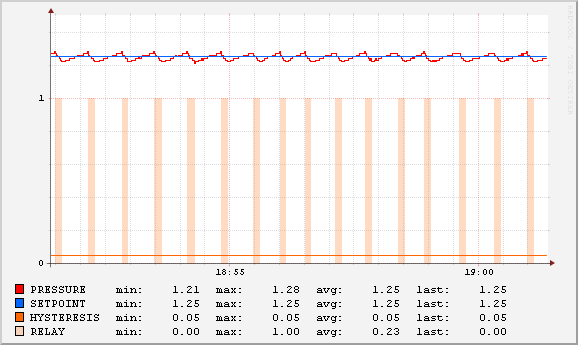

Для поиграться собрал вакуумную систему из мелкой перистальтики и двадцатикубового шприца в качестве ресивера. Типа работает, держит уставку 1.25 КПа с гистерезисом 0.05 КРа, например:



DSCF6759.thumb.jpg.aa3f6f5ca149194811c8a897df1835db.jpg graph.png.b54254a07375e4c4b8c48707b51e1703.png



firmware.ino



Писано наспех как попало, по функционалу абсолютный минимум..

Кнопкой SELECT выбирается режим ввода уставки (SP) или гистерезиса (HS), кнопками UP/DOWM меняем целую часть числа, кнопками LEFT/RIGHT дробную, настройки помнит..





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14.06.2020 в 21:07, makh сказал:

реле

по схеме реле на 5V,

вопрос а на 12V можно заменить ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Просто заменить нельзя. Можно дорисовть на схему дополнительный транзистор, например, или присмотреть какой-нить китайский модуль с мосфетом.

Второй вариант, наверное, будет лучше, ибо на многих модулях есть опторазвязка силовой и логической части, плюс появится возможность напрямую управлять насосом постоянного тока..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14.06.2020 в 21:07, makh сказал:

резисторы подтяжки

я сам не специалист, показал фотку товарищу он опознал их как 4,7 кОм,  это правильно ?  или там величина переменная и надо подбирать ?

.

Изменено пользователем EVlzh69

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там не критично, 4К7 будет гут.. Подбор может понадобится если длинными проводами подключать и скорость шины при этом увеличивать, не наш случай..





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

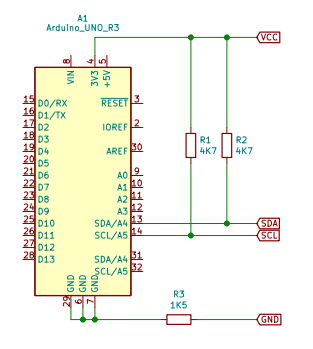

Внезапно нашлась у меня ардуина, на которой опубликованная выше схема подключения трехвольтового датчика не завелась. Вылечилось добавлением еще одного резистора:






UPD: Проверил еще с десяток пятивольтовых ардуинок с 328-й атмегой -- без дополнительного резистора не работает на купленных в течение последних двух-трех лет, на старших на всех норм.

Что-то там китаец оптимизировал .)

Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@makh  у датчика  наружный диаметр писюна 4,8 мм. ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На десятую-полдесятой меньше -- плотно, но без насилия, входит в отверстие 4.8 мм.



Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

блин, не могу с ходу сообразить как его интегрировать. у меня всё заточено под трубку 8,0 мм наружн. (6,0 вн).

он разбирается ? если приварить трубку потолще ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

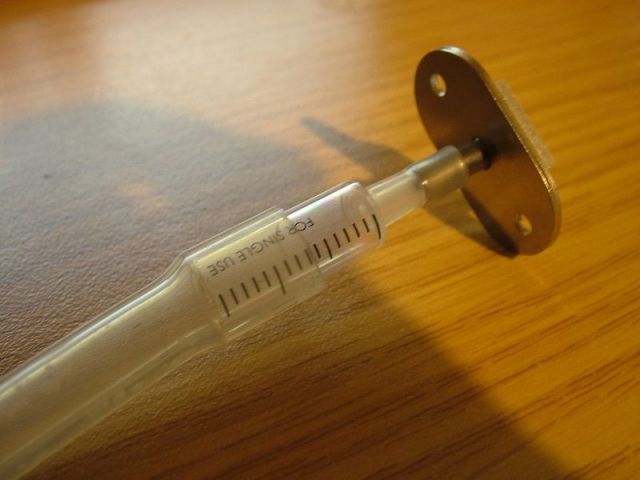

Нет, неразборное. И варить или паять не надо -- клей начнет деградировать на сотне цельсиев.. Надо, наверное, поискать кусочек силиконового шланга типа 4/1.5 или 4/2, натянуть его на писюн, потом натянуть трубку, и поджать это все хомутиком.. Как-то так бы пробовал..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
01.07.2020 в 14:19, makh сказал:

- плотно, но без насилия, входит в отверстие 4.8 мм.



01.07.2020 в 20:46, EVlzh69 сказал:

не могу с ходу сообразить как его интегрировать. у меня всё заточено под трубку 8,0 мм наружн. (6,0 вн).



02.07.2020 в 00:46, makh сказал:

Нет, неразборное. И варить или паять не надо -- клей начнет деградировать на сотне цельсиев..



А если эпоксидкой залить зазор между трубками ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно наверное, если материал трубки позволяет..

Но, имхо, все проще.. Посмотреть по сторонам на предмет чего-нить мелкого трубообразного, да и приспособить как-нить..




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

.

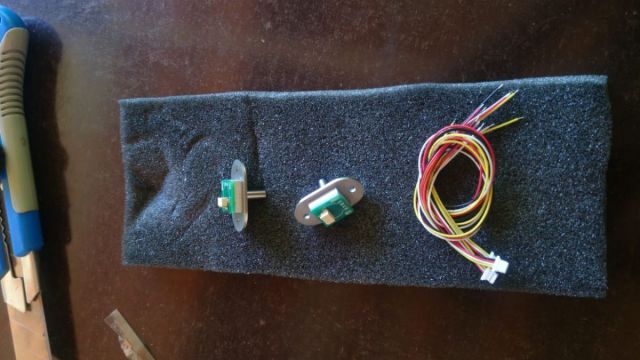

.@makh датчики получил. Большое спасибо !






изготовлено аккуратно, всё как на картинке в первом сообщении. Провода к датчикам положил 3шт.



Если вдруг надумаешь ещё делать, то писюн лучше сделать из трубки 8,0 мм. так как это основной рабочий диаметр.

.

Изменено пользователем EVlzh69
