DistilLab - это производство оборудования для дистилляции , колпачковые колонны, комплектующие к самогонным аппаратам и многое другое. Наша группа в VK https://vk.com/distillab . Наш сайт https://www.distillab.net/

Доставка по России: Почтой России, ТК ПЭК, ТК Деловые линии и другие ТК. Возможна международная доставка.

Связаться с нами можно по телефону +79816869874 или через личные сообщения.

Находимся в СПб . В.О. 24 линия д.3-7. Оплата наличным, безналичным расчетом и по карте.

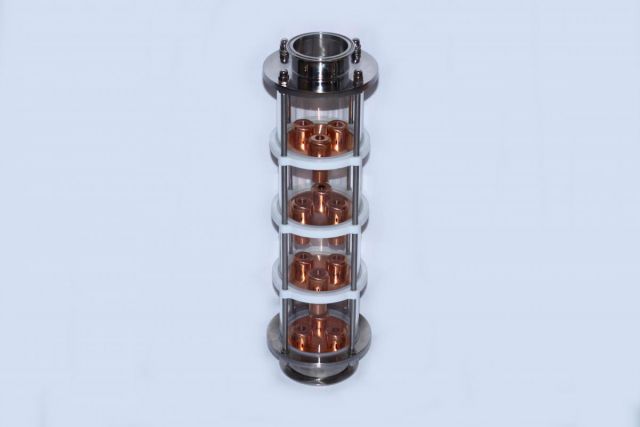

1. СПЕКТР 4" Колпачковая колонна с медными тарелками XL

  4 этажа (фото 1,2)

  Характеристики:
   Длинна:                                 520 мм
   Подключение:                      Кламп 4”/3", 4"/4"
   Материал:                             AISI 304
   Материал тарелок:              М1
   Рабочий диапазон тарелок 1-9 кВт
   Цена: 24000 р.

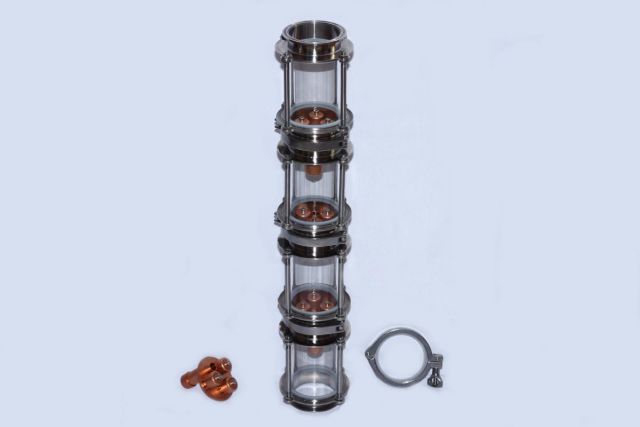

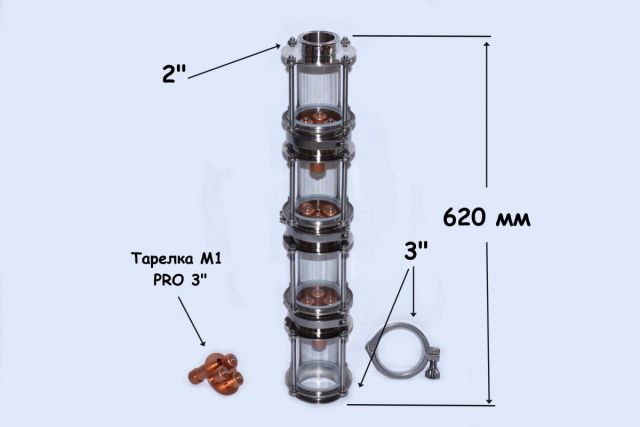

2. "МОДУЛЬ 3" Колпачковая колонна  с медными тарелками PRO
4 этажа (фото 3,4)
КОЛОННУ МОЖНО УКОМПЛЕКТОВАТЬ ПЕРЕХОДНИКАМИ НА НУЖНЫЙ ВАМ ДИАМЕТР, для этого нужно написать продавцу.
Комплектация:
Диоптр 3" с выточкой под тарелку D76mm                       4 шт.
Тарелка PRO М1 3" (рабочий диапазон 0,5-4,8 кВт)         4 шт.
Хомут 3"                                                                                        4 шт.
Прокладка силиконовая 3"                                                     4 шт.

Характеристики:
Подключение 3"/3", 3"/2"
Высота:   620 мм
Материал диоптра:  AISI 304+боросиликатное стекло
Материал тарелки:  М1
Рабочий диапазон тарелок 0,7-4,7 кВт
Цена: 19950 р.

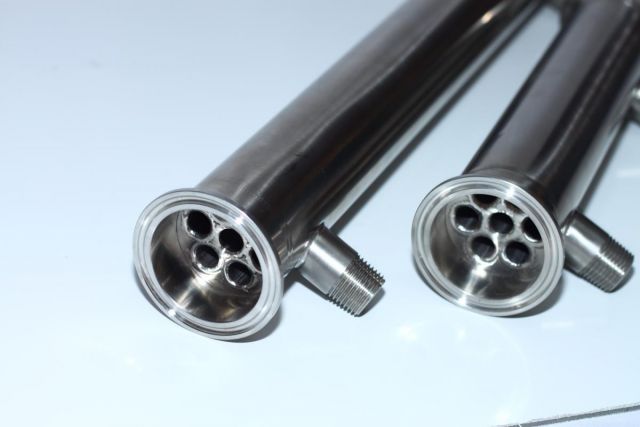

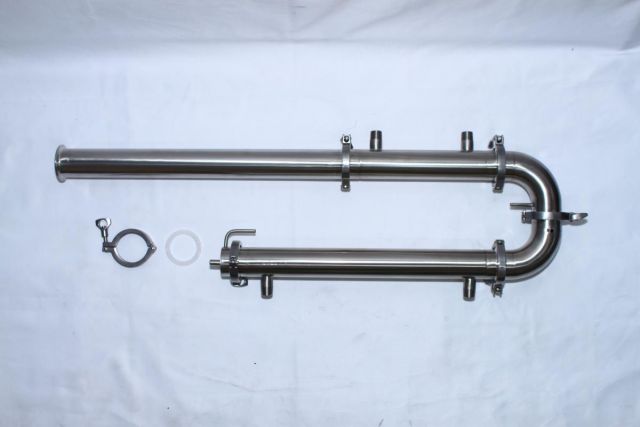

3. Бражная колонна из нержавейки  "БТ" + царга 500 мм  D=51mm
(фото 5,6,7)
Модель "БТ с КТ-дефлегматором и съемным носиком" укомплектована царгой, внутри которой установлено 5 рулонов сетки РПН Панченкова●
КОМПЛЕКТАЦИЯ
●Кожухотрубный дефлегматор ф51 мм — 1 шт
●Отвод с узлом отбора по жидкости — 1 шт
●Отвод с гильзой под термометр — 1 шт
●Кожухотрубный холодильник ф51мм,  с двух сторон кламп — 1 шт
●Съемный носик ф51мм — 1 шт
●Царга 500 мм с 5ю рулонами РПН — 1 шт
●Струбцина и прокладка 2" — 6  шт
●Силиконовый шланг — 2 шт
●Зажим для шланга — 1 шт

ХАРАКТЕРИСТИКА

●Подключение Кламп 2"
●Высота насадочной части, см 50
●Тип насадки РПН Панченкова
●Утилизируемая мощность в режиме прямой дистилляции до 5 кВт
●Утилизируемая мощность при ректификации с паровым отбором до 3,5 кВт
●Производительность при прямой дистилляции, л/ч 10
●Производительность при ректификации с паровым отбором, л/ч 3
●Производительность при ректификации с жидкостным отбором, л/ч 2,5
●Материал AISI 304
Цена: 11000 р.

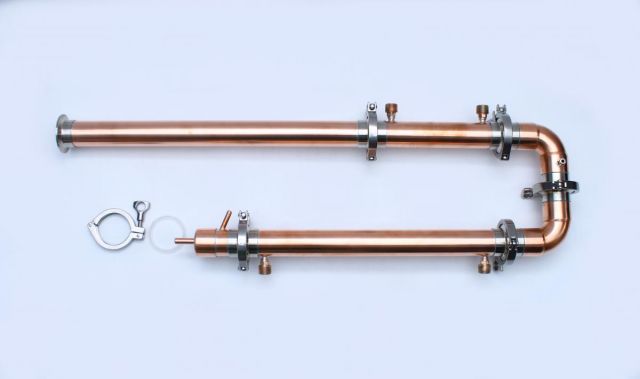

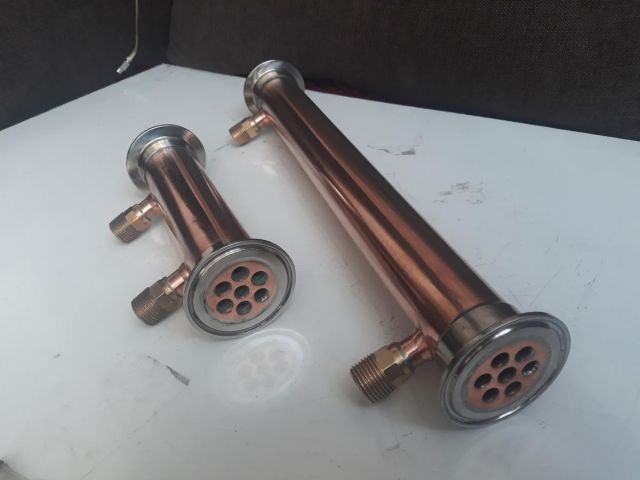

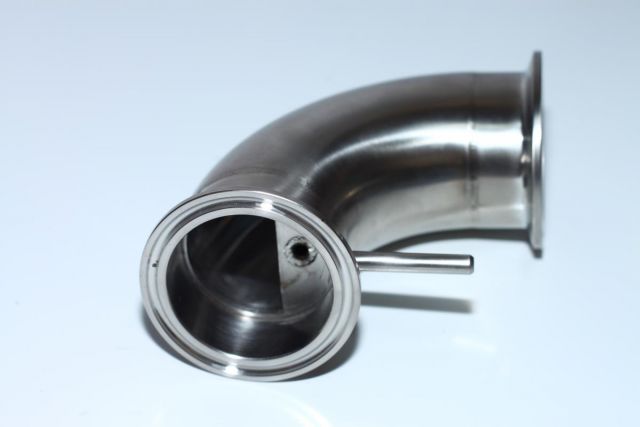

4. Медный дистиллятор "БТК" +царга 500мм
фото (8,9)
Комплектация:
1. Царга 500мм д.42мм на клампах 2" -1шт.
2. Кожухотрубный холодильник д.42мм, общая длина 400мм. внутри 7 трубок диаметром 10 мм и длиной 410мм.
3. Дефлегматор кожухотрубный д.42мм, внутри 7 трубок диаметром 10 мм и длиной 190мм. Общая длина дефлегматора 210мм.
4. Два отвода 90 градусов д.42мм на клампах 2", один с ниппелем под термометр.
5. Носик отбора продукта, есть связь с атмосферой -1шт.
6. Хомут кламповый для крепления колонны -6шт.
7. Силиконовые прокладки кламп -6шт.

Характеристики:
Диаметр трубы - 42мм
Подключение к кубу - Кламп 2“
Подключение охлаждения - резьба 1/2 дюйма
Цена: 14000 р.

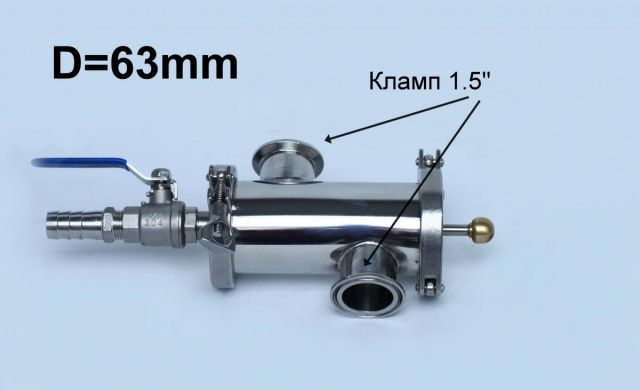

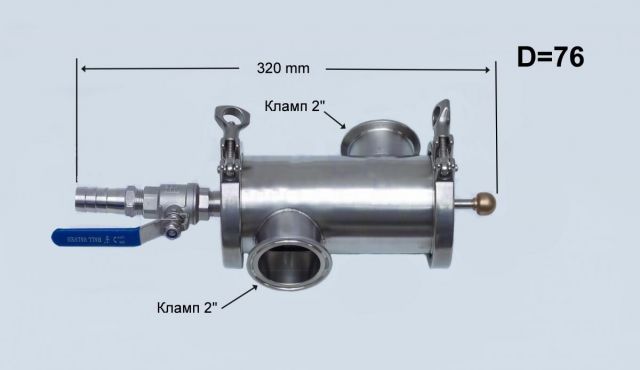

5.Джин корзина D63 х 1,5" (фото 10)
   Джин корзина D76 х 2"    (фото 11)
Материал : AISI 304
Комплектация:
Джин корзина
Кламп c ручкой                                      1 шт..
Кламп с ниппелем                                 1 шт.
Струбцина                                              2 шт.
Прокладка силик. Кламп                       2 шт.
Шаровый кран ½’                                   1 шт.
Штуцер шарового крана ½’                   1 шт.
Бункер для джин корз                            1 шт.
Цена: Джин корзина 1,5"    3500 р.

           Джин корзина  2"      4000 р.
















Изменено пользователем Влад80

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

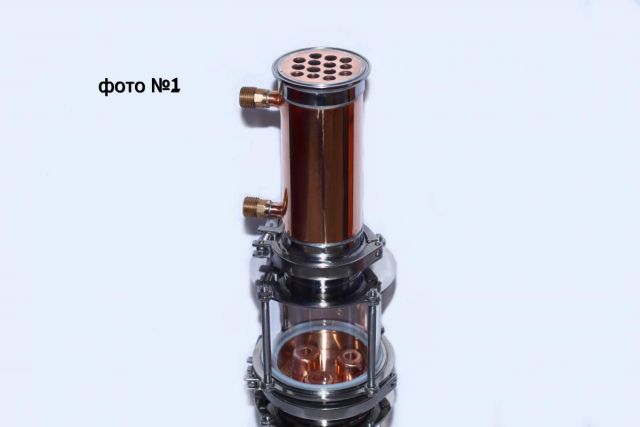

1. Дефлегматор медный 3" (фото 1)

Кожухотрубный дефлегматор  3 дюйма

Длина 190мм
Длина трубок 190мм
Внутри 14 трубок внешним диаметром 10мм.
Подключение  1/2 дюйма.
Материал М1 , кламп AISI 304
Цена: 8000 р.

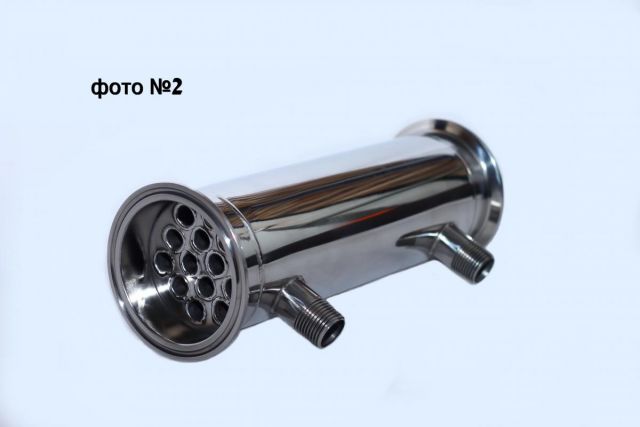

2. Дефлегматор нерж. 3" (фото 2)

Кожухотрубный дефлегматор  3 дюйма

Длина 250мм
Длина трубок 200мм
Внутри 14 трубок внешним диаметром 12мм.
Подключение  1/2 дюйма.
Материал AISI 304
Цена: 4200 р.

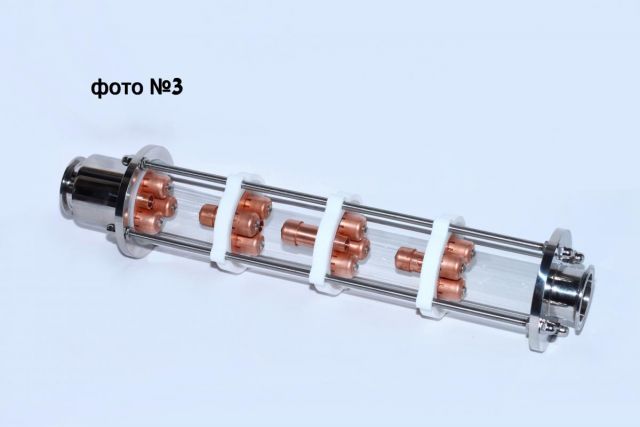

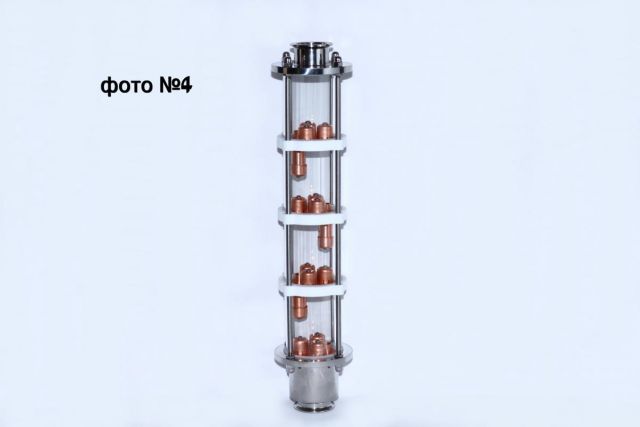

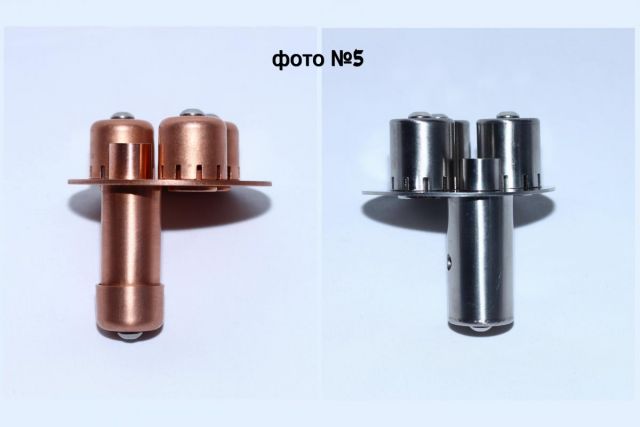

3. Спектр PRO с  - 3 дюйма сварной  2"/2", 3"/2", 3"/3"
(фото 3,4,5)
  Характеристики:
   Длинна:                                 560 мм
   Подключение:                      Кламп 2”, 3"
   Материал:                             AISI 304
   Материал тарелок:              М1    / AISI 304
   Рабочий диапазон тарелок 0,7-4,7 кВт
Цена:  с медными тарелками 16600 р.
            с нержавеющими тарелками 15000 р.

4. Бражная колонна "БТ" +уо с игольчатым краном и доохладителем 400мм+ диоптр 2"
(фото 6)
Комплектация:
1. Царга Ф 51мм  L 500мм с 5ю рулонами нерж. РПН  - 1 шт.
2. УО 2" стаканного типа с резьбой 1/4" и  гильзой под термометр  - 1 шт.
3. Игольчатый кран 1/4"  - 1 шт.
4. Доохладитель 400 мм с резьбой 1/4" - 1 шт.
5. Диоптр 2" - 1 шт.
6. Кожухотрубный дефлегматор L-250мм (7 трубок ф12мм L-200мм, 3 перегородки) - 1 шт.
7. Кожухотрубный холодильник L-450мм ( 7 трубок ф12мм L-400мм, 5 перегородок) - 1 шт.
8. Отвод 90 гр. - 1 шт.
9. Отвод 90 гр. с гильзой под термометр - 1 шт.
10. Съёмный носик с ТСА - 1 шт.
11. Хомут 2"+ прокладка силиконовая 2" - 8 шт.
12. Комплект силиконовых трубок на отбор - 1 шт.
Цена: 15000 р.

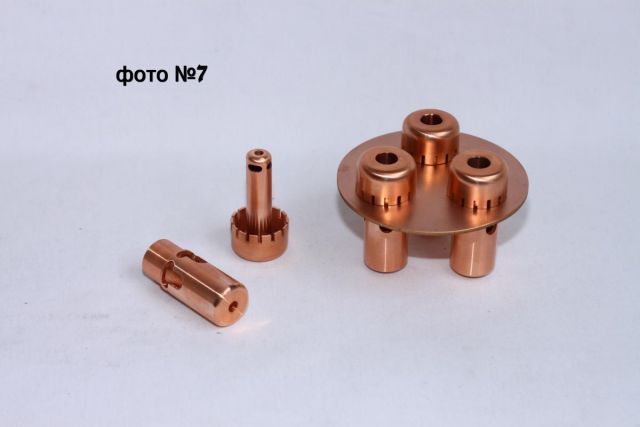

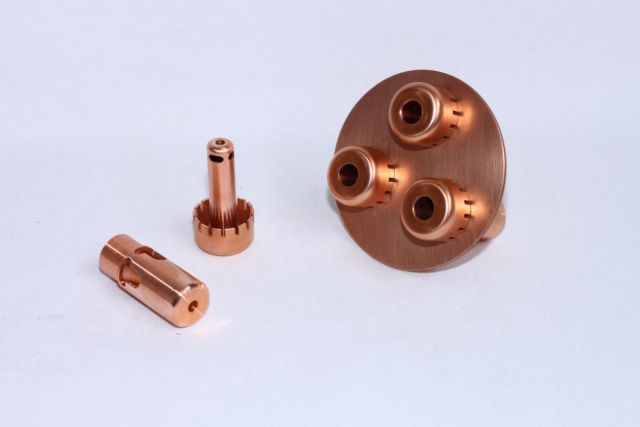

5. Тарелка 4 inch с колпачками XL  M1
(фото 7)
Барботажная тарелка для колпачковой колонны 4".

Комплектация:
Основание M1 толщина 2мм 1 шт.
Колпачок M1 в сборе OD=31.5mm 3 шт.

Характеристика:
Диаметр: 102-110 мм
Рабочий диапазон 1кВт - 9кВт
Материал: M1
Цена: 4500 р.

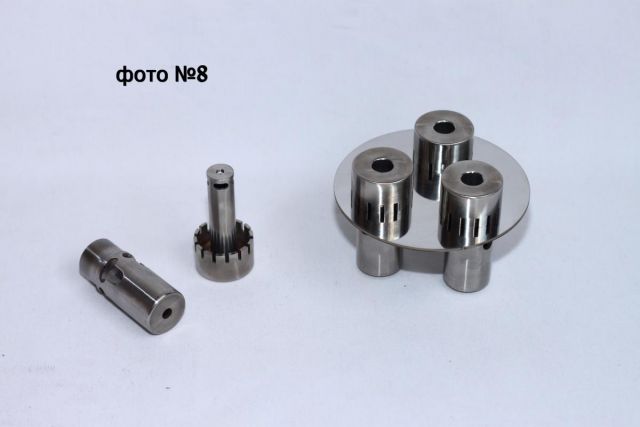

6. Тарелка 4 inch с колпачками XL  AISI 304
(фото 8 )
Барботажная тарелка для колпачковой колонны.

Комплектация:
Основание AISI 304 1 шт.
Колпачок AISI 304 в сборе OD=31,5mm 3 шт.

Характеристика:
Диаметр: 102-110 мм
Рабочий диапазон 1 кВт - 9 кВт
Материал: AISI 304
Цена: 3800 р.

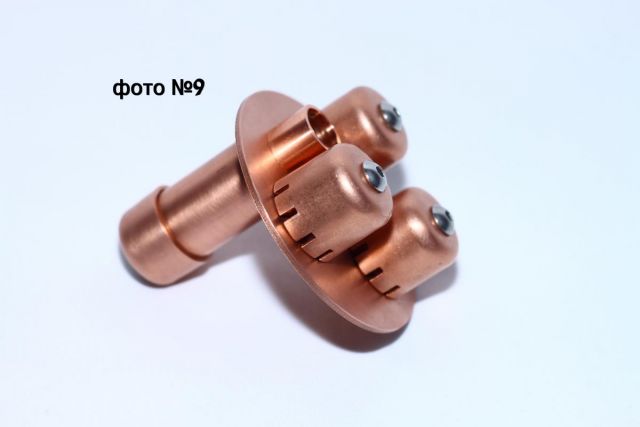

7. Тарелка барботажная М1 PRO 3 inch
(фото 9)
Барботажная тарелка для колпачковой колонны.
Комплектация:
Основание М1                                                   1 шт.
Колпачок М1 в сборе OD=25mm                  3 шт.
Трубка переливная М1 в сборе                   1 шт

Характеристика:
Диаметр:                       76 мм
Материал:                     М1
Рабочий диапазон: 0,7- 4,7 кВт
Цена: 2000 р.

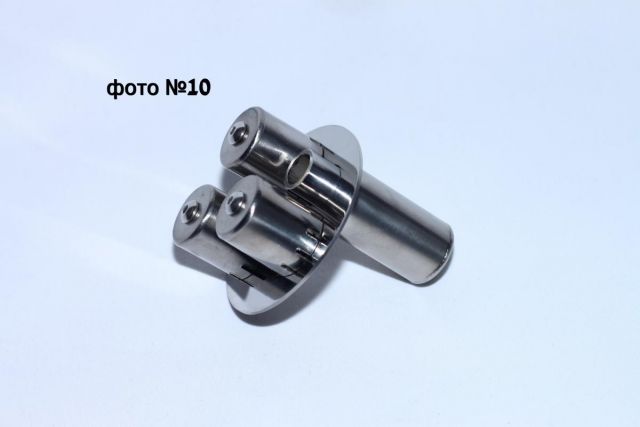

8. Тарелка барботажная AISI 304 PRO 3 inch
(фото 10)
Барботажная тарелка для колпачковой колонны.
Комплектация:
Основание  AISI 304                                                  1 шт.
Колпачок AISI 304 в сборе OD=25mm                  3 шт.
Трубка переливная AISI 304 в сборе                    1 шт

Характеристика:
Диаметр:                       76 мм
Материал:                    AISI 304
Рабочий диапазон: 0,7- 4,7 кВт
Цена: 1600 р.











Изменено пользователем Влад80

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[b][member=Влад80][/b],

Где можно задавать вопросы, которые могут быть интересны всем. Будет ли открыта отдельная тема-обсуждение, чтобы не загромождать продажную тему?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Задавай те вопросы в этой теме, ЛС или в контакте. Отдельной темы на форуме не будет. Это еще не все колонны и оборудование, которое производится и есть в наличии. Со временем мы выложим и остальное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

адавай те вопросы в этой теме

Имеется довольно-таки широкий рабочий диапазон тарелок 1-9 и 0,7-4,7 кВт для 4" и 3" ТК соответственно.

Вопрос. При какой подаваемой минимальной мощности в куб будут равномерно работать все 4 этажа колонны?

Изменено пользователем serafh

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На 4" при 1квт . На 3"- при 0.7квт. Равномерный барботаж на всех этажах. Попозже видео скинем сюда. Видео можно посмотреть в группе в ВК в ленте новостей и видеозаписях.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Испытывали и работаем на ПВК с утеплением.

Изменено пользователем Влад80

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тема колпачков не раскрыта. Подсознательно догадался, что на 4-дюймовке стоит аналог стилдрейгоновского про-кепа, то есть сам вдувает, сам сливает. А вот про 3-дюймовую колонну, а это самый ходовой размер на рынке, ни слова о конструкции колпачков. Больше того пугающая ссылка, что у китайцев такие же. Я-то знаю, что китайские колонны захлебываются при 2,3 кВт, а здесь в видео показана работа колонны при 4,5 кВт. То бишь отличия в колпачках, скорее всего, есть. А вот что именно доработано - сие тайна велика есьмь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=Капитан_Немо],как один производитель мне написал,опиши отличия и через месяц ещё один производитель появится...то есть года через 2 колпачки будут стоить мало по сравнению с сегодняшним днём....
Сегодня они стоят дешевле чем 2 года назад..
То есть обычные законы продаж...кто запускает что то новое ему приходится Очень много доносить информации...и за старания получать высокую прибыль....
Или товар раскручен на рынке,но цена меньше и уже всё меньше информации нужно доносить...Покупатели так скажем Прогреты...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тема колпачков не раскрыта. Подсознательно догадался, что на 4-дюймовке стоит аналог стилдрейгоновского про-кепа, то есть сам вдувает, сам сливает. А вот про 3-дюймовую колонну, а это самый ходовой размер на рынке, ни слова о конструкции колпачков. Больше того пугающая ссылка, что у китайцев такие же. Я-то знаю, что китайские колонны захлебываются при 2,3 кВт, а здесь в видео показана работа колонны при 4,5 кВт. То бишь отличия в колпачках, скорее всего, есть. А вот что именно доработано - сие тайна велика есьмь.

Что касается "стилдрэйгоновского" колпачка -  да это аналог, но пересчитан по сечениям и доработана конструкция. Не видел пока видео работы "стилдрэйгон"  и отзывов по ТТХ их тарелок. Видел подобные аналоги, но их работу на 2" колонне (1.5квт потолок). Наш колпачок на 2" держит 2.5квт, на 4" до 9квт.

Что касается тарелок на 3" - Китайские захлебываются на 2.3 квт, но наши не китайские. Наши - это наши. И работают до 4.5-4.7квт.  как на видео.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кажется, разобрался с "трешками". Я правильно понял, что тарелки с приставкой PRO - это те, которые наши, не китайские? И которые работают до 4,5 кВт? А есть еще обычные тарелки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=Капитан_Немо],
Немного влезу в ваш диалог. Был у Влада на производстве лично. У них хороший парк станков ЧПУ (Токарка и Фрезерка), есть лазер, ну и сварка, конечно же. Лично наблюдал изготовление ТК. Все тарелки изготовлены исключительно на производстве из российской меди. Тарелки рассчитаны по калькулятору, который я выкладывал в теме про Тарельчатые колонны этого форума. К слову, качество у этой компании на высоком уровне, а я много уже повидАл разных производителей по Питеру.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=moroz-85], Благодарю за отзыв Александр. Хотел добавить, что штамповка колпачка тоже делается у нас. На наших прессформах. Толщина меди в колпачке 1.5мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=Капитан_Немо], да все правильно. "Китайские" это у нас аналог китайских тарелок, но толщина меди на колпачках так же 1.5мм, а основания 2мм, в отличии от последних.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нашел таки видео по стиллдрейгоновским прокепам, на английском. Там мужик подает в 4" колонну 6 кВт, и имеет в отборе 5-6 литров в час продукта крепостью 93-94 градуса. Тарелок у него 4 штуки. Не очень понятно, максимальный это режим или нет, у него 2 тена по 3 квт, и "бильше нэма".



Но даже если характеристики сопоставимы, то цена стиллдрейгоновской колонны раза в 3 выше. Так что по-любому вы их сделали -)))


Вот ссылка на видео, про которое я говорил:



https://www.youtube.com/watch?v=Rs8W-RmEzLI

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=Капитан_Немо], Огромное спасибо за видео и оценку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

У них хороший парк станков ЧПУ

Это "визитка" питерцев даже тех, кто изготавливает оборудование в цехах оборонки или могучих производств.

Был в Питере такую (в целом) базу видел на деле. Не кустарщина на коленке - это точно.





Хотелось бы, чтобы ты отдельно остановился на квартирной линейке ТК 2-3 дюйма, с потреблением не более 2 кВт

Стабильно ли работает ТК 2"? (из сайта), чем отличаются режимы Ваших ТК от насадочной РК, целесообразно ли

добавлять в конструкцию узел отбора сивухи? На какой ФТ максимальная концентрация промежуточных примесей

и предусмотрен ли их отвод с этажа?

Изменено пользователем serafh

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=serafh],
РК насадка и ТК - априори разные инструменты в руках Винокура и к «железу» это никак не относится, равнО как и установка УО - тоже работа Винокура. Слив с ФТ можно сделать по желанию заказчика, это реально организовать на металлических этажах со смотровыми окнами. Концентрация промежуточных - не правильный вопрос, мы говорим про 4,5,6 ФТ и о ДИСТИЛЛЯТЕ, где их концентрация в конечном продукте также зависит от рук оператора.
Работа наших тарелок стабильна. В ВК можно спросить владельцев, чтоб не быть голословным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мой опыт говорит о том, что использование УНО сильно душит тарельчатые колонны. Например, ситчатую 2’’ мне не удавалось поднять выше 800 ватт с ним, хотя конструктивно такая колонна должна держать минимум 1000. При этом логика подсказывает, что захлебывается именно УНО. Для себя решил, что лучше на ТК увеличивать диаметр и не использовать нижний отбор. Например, колонна 4’’ на моих 4-4,5 кВт будет работать в достаточно комфортном для себя режиме, и не пускать каку в отбор до последнего.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кажется, разобрался с "трешками". Я правильно понял, что тарелки с приставкой PRO - это те, которые наши, не китайские? И которые работают до 4,5 кВт? А есть еще обычные тарелки.


[member=Капитан_Немо], перед ТК еще можно поставить диоптр с рулоном РПН для более стабильной работы ТК. Изменено пользователем Влад80

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

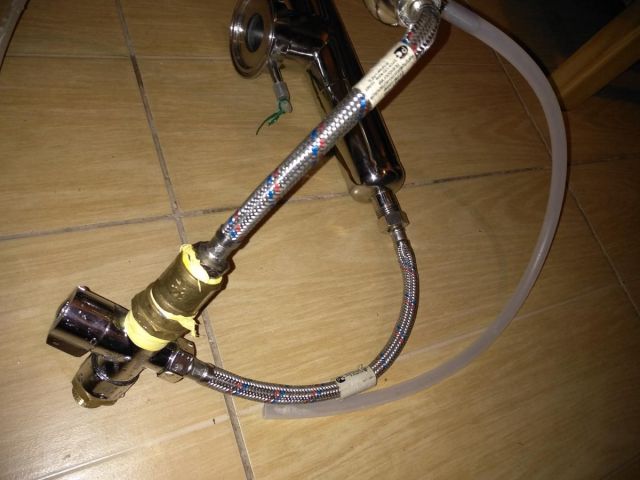

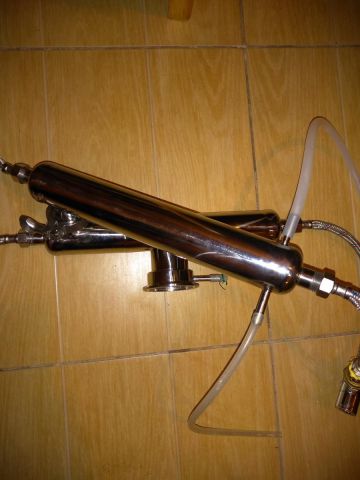

Случилось Чудо - просравши 4 дня, СДЭК выдал мне посылочку с Питера...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[b][member=alexeyT][/b], Теперь видимо пойдут эксперименты на ТК (не транспортная компания).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

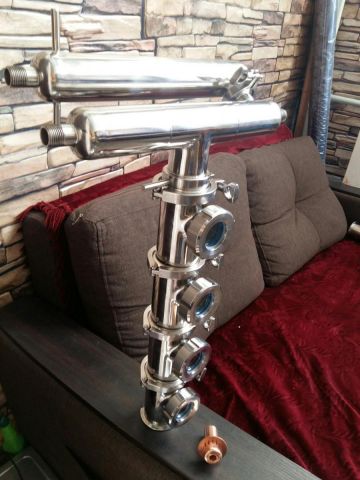

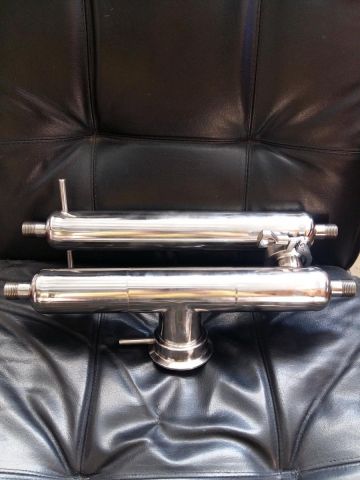

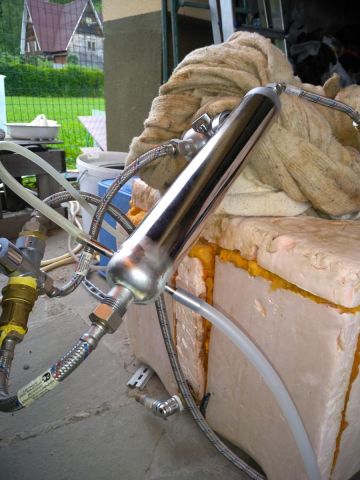

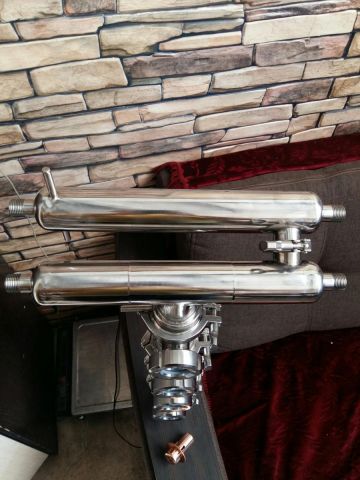

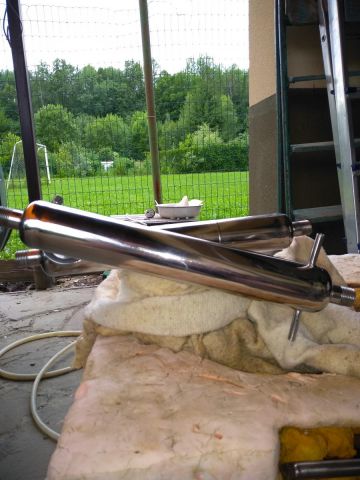

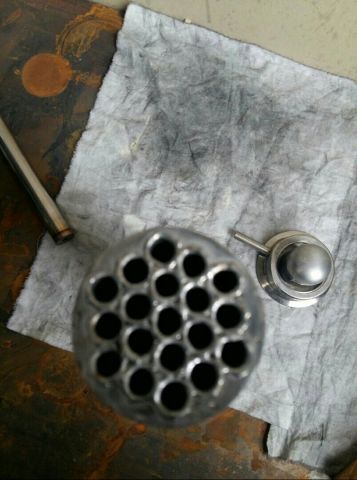

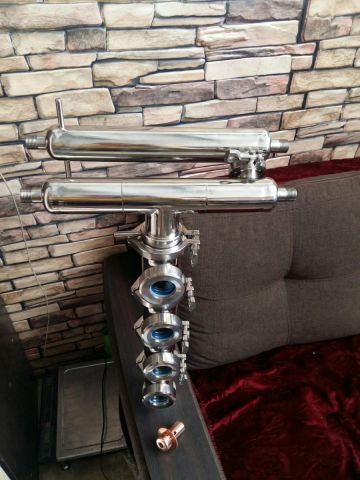

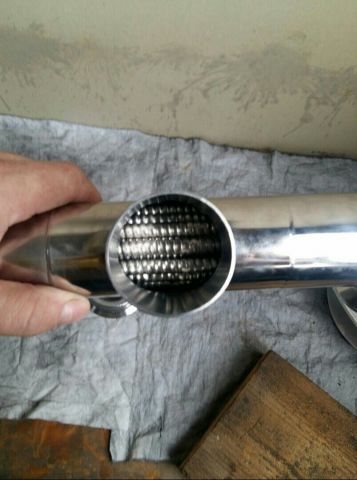

Это РИФ-н, нержовая версия РИФов...но круче шо пц...

1. Габаритная высота =15 см

2. Включая отбор снизу

3. Погасил как деф 7.5 квт, вода на выходе 29*с. Т.е на выходе писюна ноль!! Все возвращено в куб

4. На прямом перегоне, работает только верхний кт клювом вниз(под углом) на воде тоже вышло 12 л в час т=53*с









Кому интересно - трясите Влада. У него подборка фоток , как он делал это чудище...

Пысы. Если использовать 2 отбора, то на прямом и 10-12 квт выдюжит

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=alexeyT], ОГРОМНОЕ БЛАГОДАРЮ ЗА ОТЗЫВ ТЕБЯ И АЛЕКСАНДРА (МОРОЗ85) ЗА ИНТЕРЕСНОЕ СОТРУДНИЧЕСТВО. СЕЙЧАС ФОТОК НАКИДАЮ С ПОЯСНЕНИЯМИ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Двухкамерный дефлегматор РИФ-2-н для АлексеяТ. Конструктив по версии А. Морозова.Внутри гофротрубки ф8х0.3мм 19 шт на одну камеру. На две-38шт. Площадь всех трубок примерно равна площади межтрубного пространства.







Изменено пользователем Влад80

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Присоединяйтесь к обсуждению

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Восстановить форматирование

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Загрузка...

  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

×
×
  • Создать...
