Сборка электрокотла из готовых комплектующих

[sia]

Являясь счастливым обладателем среднестатистического домика в деревне (среднего размера 10м*6м, в средней полосе и со среднетуманными перспективами газификации в далеком светлом будущем) каждую зиму сталкиваюсь с проблемой отопления жилища. В настоящий момент смонтирована и используется система принудительного централизованного отопления от котла в печи. Все не плохо, но дрова в печь нужно подкидывать раз в два-три часа. Если этого не делать, например ночью, в сильные морозы дом к утру остывает. Родилась идея подключить в систему дополнительный электрический котел, для поддержания температуры в доме, уже нагретым дровяным котлом. Знакомство с несколькими бюджетными электрокотлами энтузиазма не вызвало. Мягко говоря, не очень качественные изделия. И тут родилась идея применить навыки винокура в мирных целях. А почему бы не собрать электрокотел из готовых комплектующих под двухдюймовый кламп?

Прикинем

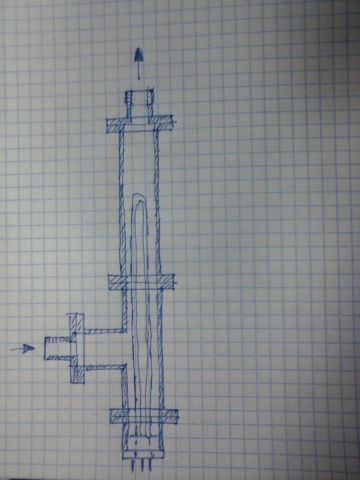

Конструкция не сложная. Котел будет установлен вертикально на выходе котла в дровяной печи. Трехкиловатного нержового тена, с возможностью выбора мощности 1-2-3квТ для поддержания температуры на 60кв метрах будет вполне достаточно.

Спецификация устройства (цена комплектующих с сайта ss304.ru)

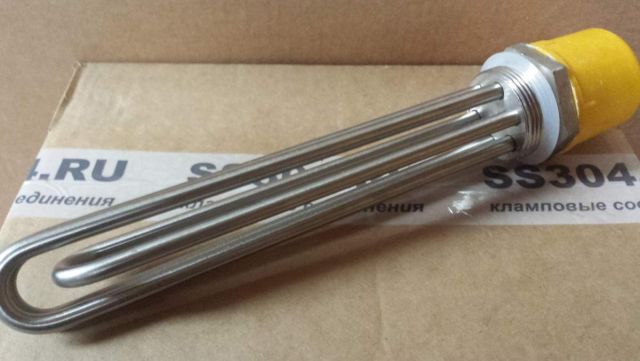

1. ТЭН нержавека 3квт под резьбу 1,5“ -1400р

2. Тройник под кламп 2“                          - 900р

3. Царга под кламп 2“ 300мм (100мм?)  -1300р

4. Переходник кламп 2“ вн.р.1,5“            - 450р

5. Переходник кламп 2“ нар.р. 3/4’’ 2шт. - 900р

6. Скоба кламповая 2” 4шт                      - 860р

7. Прокладки 4шт                                     - 80р

                            Общая сумма -5980р

Управление стандартное - Термоконтроллер с силовым блоком на включение отключение ТЭНа по температуре ОЖ, пакетники на коммутацию мощности, термоконтроллер с УЗО на аварийное отключение по превышению температуры, скажем в 99С, в нижней части котла, при отказе насоса или вытекании теплоносителя из системы.

Тема была создана для консультации по доведению конструкции до ума и выкладывании отчета о ее практическом воплощении.

Если кто то уже делал подобное или видит в конструкции косяки - прошу комментировать...

Изменено 9 сентября, 2017 пользователем sia

[RustM]

Механический термостат использовать как аварийный для отключения при превышении температуры теплоносителя выше нормы. Для управления использовать электронный термостат через твердотелку.

[sia]

Механический термостат использовать как аварийный

А как? он же включаться снова будет, как остынет.. опять отключаться.. тут система с термоконтроллером и узо удобнее - вырубит все нафиг и сама собой больше не включится.. хотя то же не идеал.. если вытечет теплоноситель, ТЭН скорее всего раньше сгорит чем низ котла нагреется..но с другой стороны - и черт с ним, не велики деньги.. зато если насос сломается, все отключит..

Изменено 9 сентября, 2017 пользователем sia

[Pepel_zbei]

ОЖ нужно типа антифриз если это дачи или подобное или вай фай модуль,что бы систему не разморозить,ведь это для зимы.

[sia]

У меня теплоноситель в системе, т.к. приезжаю на выходные, и зимой в доме бывает минус. Система защиты не для того что бы дом не заморозить - я отопление не оставляю включеным.. просто чтоб пожара не наделать, если насос сгорит или труба какая где лопнет..

[RustM]

От закипания теплоносителя. Например на блоке управления что то неисправно, тены не выключились и теплоноситель вскипает, что не есть хорошо. Вот тут и встроенный термостат должен отключить тэн.

[Виктрыч]

Термостат с возвратом кнопочкой. Питает электронику.

[sia]

Не очень я в ТЭНах силен. Бывают такого типа ТЭНы с термостатом?

[PIN]

Игорь верны твои хотели,но у тебя как всегда лучше всех, царги, клампы... Кусок чёрной трубы отработает не хуже. Бери блок- тЭн 3х1,5 или 3х2,0 и будет счястье в доме зимой. В холода оставишь один тэн или два последовательно на неделю пусть пыхтит потихоньку, придёшь включило хоть на полную. На обратке краны свавь,чтоб отключать не востребованный котёл.

[fat]

ЗЫ: Игорь, есть знакомый, в свое время делился впечатлениями, живет в твоих широтах   ( дача в горицах   ). Приезжает зимой, в каждой комнате на стене висит конвектор. Говорит нагревается по зиме ( по приезду зимой на выхи) минут за 20. Имею дом дырявый( после его рассказов тоже купил себе конвектор), в морозные дни ставлю детям в комнату (с утра входишь будить - ташкент). Сейчас, тоже влом котел включать, грею дом.

[sia]

[b][member=fat][/b], как один из вариантов - электроотопление.. но дом деревянный.. у меня то же сейчас в каждом углу по электрообогревателю.. но не надежно это все блин.. время идет, гарантия на них на все давно кончилась.. проводка опять же к ним длинная.... вот и думал их все заменить одним электрокотлом,. который плюс ко всему еще и в жидкости.. даже если ТЭН у него пробьет - ничего особенно страшного не случится.. теоретически..

[fat]

[member=fat], как один из вариантов - электроотопление.. но дом деревянный.. у меня то же сейчас в каждом углу по электрообогревателю.. но не надежно это все блин.. время идет, гарантия на них на все давно кончилась.. проводка опять же к ним длинная.... вот и думал их все заменить одним электрокотлом,. который плюс ко всему еще и в жидкости.. даже если ТЭН у него пробьет - ничего особенно страшного не случится.. теоретически..

а если проводку до него пробьет?

зы. масленый радиатор и конквектор три разные вещи : ) (серьезно, даже кардинально   разные, раньше сам не верил )

[sia]

у меня и радиаторы и конвекторы есть.. проводку к котлу сделаю в металорукаве.. однажды приехал, а свет в коридоре не горит.. провел рукой по проводам, около пола чуть не прибило нах. - мыши изоляцию сожрали, суки, пока обесточено было..

Изменено 9 сентября, 2017 пользователем sia

[fat]

у меня и радиаторы и конвекторы есть.. проводку к котлу сделаю в металорукаве.. однажды приехал, а свет в коридоре не горит.. провел рукой по проводам, около пола чуть не прибило нах. - мыши изоляцию сожрали, суки, пока обесточено было.. ;D

ЗЫ:  у меня, в офисе, пропала сетка на компе, вскрыл розетку на гипсе, подтянул витуху, мыши сожрали всю... пардон кто не понял

зы2 : гофра нужна? собираюсь пол мешка выбросать ( куска три)

[sia]

Пластиковая или металлическая? металлическая нужна.. мышей теперь боюсь..

[fat]

Пластиковая или металлическая? металлическая нужна.. мышей теперь боюсь..

металл ( но кусками и маленько со ржей, хоть и оцинковка)

[xOther]

В настоящий момент смонтирована и используется система принудительного централизованного отопления





для поддержания температуры в доме, уже нагретым дровяным котлом.



Может я чего не понял. Батареи то у тебя там есть? Старые чугунные.



У меня брат так замутил, ваще без котла.. Только муфта переходная нужна, с батарейной резьбы (не знаю какая, но точно дюймовая) на 1 1/4 под аристоновский тэн с регулятором.   И если не гонишь в тот момент, то и через регулятор мощности можно подключить.



[sia]

[b][member=xOther][/b], Ильдар, блин...убил всю мечту на взлете.. гы.. а так хотелось собрать котел из блестючих дорогих нержовых железочек..   :sarcastic:  батареи есть.. спасибо.. хоть тему закрывай..

[ilfatura]

Там в чугунных батареях итак резьба как у аристона же нврн? Врезку под тэн варили когда в куб, футорку "чугунную" закручивали в муфту чтоб не повело. Правая и левая резьба там это да, где футорка вкручена правая должна быть, где заглушка левая,если новая батарея то итак видно. Если там куда надо тэн ввернуть левая резьба там да нврн переходник какой надо.

Изменено 10 сентября, 2017 пользователем ilfatura

[xOther]

батареи есть.. спасибо.. хоть тему закрывай..

Только там ессесно нужно найти по уровню какая батарея ниже всех, туда и впендюривать тэн (хотя если циркуль есть в системе, то пофиг), ну и заземлить хорошенько... или через УЗО подключать. Впрочем тоже самое, что и с котлом.. ну сам знаИшь.

Изменено 11 сентября, 2017 пользователем xOther

[sia]

Батареи все на одном уровне.. первый этаж.. висят одинаково.. хуже, то что они почти все новомодные - биметаллические, что то мне кажется ТЭН в них не влезет - мерить надо, но заглушка там вроде как на дюйм. А чугунивая стоит последней, ПЕРЕД котлом в печи.. глупо получается.. по идее электрокотел лучше ставить на выходе дровяного, чтоб, если дровами топишь, он сам отключался, если температура теплоносителя и так высокая.. если воткнуть его на входе дровяного котла, придется каждый раз отключать вручную, т.к. он будет тупо помогать дровяному закипеть... Хотя это скорее вопрос размещения датчика автоматики.. Но идея с блестящими железочками может быть и будет реализована.. ну хочется новыми игрушками поиграться то..

[sia]

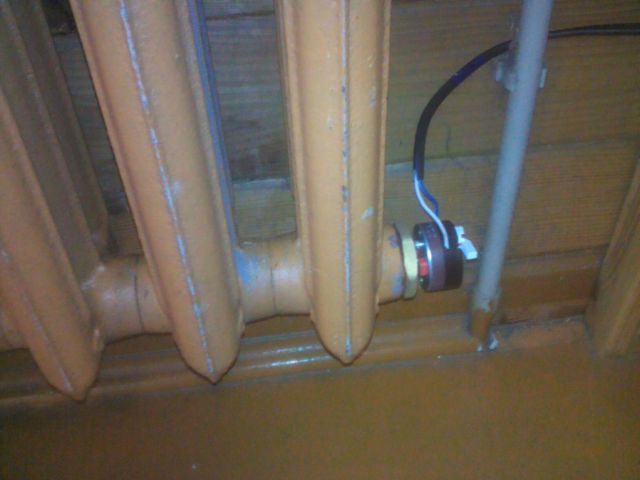

докладаю. по совету Ильдара установил ТЭН в батарею. тэн для этого пришлось искать специфичный. дюже тонкий. отверстие внутри втулок соединяющих секции батарее менее 25мм. Определить какая резьба в заглушке чугунного радиатора не разбирая его тоже ять не легко.

ТЭН поставил на 1,25 квт. Итальянский терморегулятор с двойной защитой ( дополнительное рэле отключения при перегреве) Сегодня ночью за бортом был 0с а вдоме +20с. для осени сойдет. для зимы явно маловато.

Изменено 10 октября, 2018 пользователем sia

[Тимон]

[b][member=sia][/b],

Игорь! Похожий обогреватель, на основе чугунной батареи, не помню - на 4 или 6 секции, я смонтировал  на даче, в цокольном этаже еще в 1995 году. Но есть отличия. Я тэн не стал в батарею "совать", а к батарее присоединил еще как-бы дополнительную секцию  из 159-й трубы. Стоит на ножках, снизу дренаж, сверху съемная, на фланцах, крышка.  Вот, в эту крышку и врезал  тэн.  Фланцы, нестандартные, малогабаритные, сделаны на заказ..

Регулятор температуры не покупной, киповцы смастрячили и подарили. Пользовался года два, на зиму воду сливал, весной заливал.

Потом, по совету соседа, вместо воды залил масло автомобильное и на этом вся затея сдохла - пошел запах, всё герметично, а запах есть. Надо было всё снимать, пропаривать, а тут пошли сплошные командировки.... Плюнул на это дело... так.всё и стоит, залитое маслом....Естественно, никто в работу и не включает (из-за запаха).

[Optimist]

Нужно циркуляцию через печьку закрывать или хотя бы дымоход перекрывать так как печь тоже мощный теплообменьник и большая часть мощности тэна будет улетать в трубу.

[FOX65]

Я делал в чугунную батарею 10 секций,без всяких труб просто батарея.Закручиваешь тэн вниз где правая резьба,а в верхней пробке кран,прогреваешь ее с открытым краном максимально,воду начнет выдавливать,ждешь пока не прекратит вытекать,потом закрываешь кран и все.

Можно залить антифриз или масло.Три штуки до сих пор стоят в гараже каждая не зависимая.

Тэны такие свободно есть в продаже,тонкие.





Определить какая резьба в заглушке чугунного радиатора не разбирая его тоже ять не легко.

Так то чего ее определять,она там 1,1/4 всегда,правая и левая.
