Продам универсальную систему отбора по жидкости

[Matafon]

Продам универсальную систему отбора по жидкости

Система рассчитана на тех, кто не хочет оставлять свой аппарат без присмотра.

Чтобы не сидеть рядом, а заниматься по близости своими делами, система подаст звуковой сигнал, когда что-то изменится в процессе.

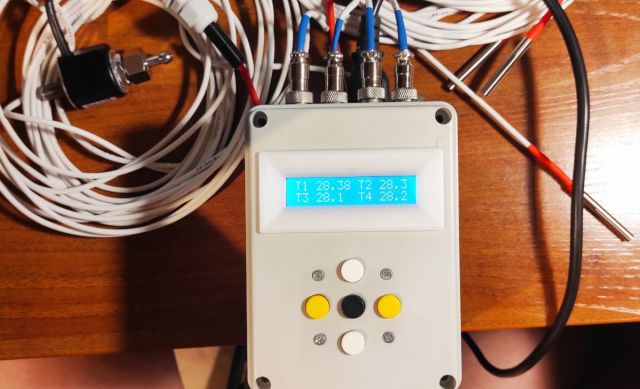

В системе 4канала измерения температуры.

Система предназначена:

1.  Для управления отбором при помощи нормально закрытого клапана отбора. Напряжение питания клапана 12В

2.  Для подачи сигнала при изменении температуры выше порога, ниже порога

3.  Для подачи сигнала при наполнении емкости. Останавливает отбор при наполнении.

4.  Информирование оператора при неисправности датчика температуры.

5.  Автоматическое снижение отбора на 10%. Снижение после превышения температуры установленного оператором порога. Также оператором задается гистерезис для возобновления отбора.

Измерение температуры производится датчиками температуры DS18B20. Адреса датчиков не привязаны к каналам и могут быть использованы в разных комбинациях и количестве. Адрес датчика и его наличие в каждом канале определяется при подаче питания в систему.

Назначение каналов:

1 канал – Измерение температуры в точке управления отбором.

2 канал – Измерение температуры и формирование звукового сигнала: при превышении температуры в точке измерения максимального порога и при снижении температуры ниже установленного минимального порога.

3 и 4 канал - Измерение температуры и формирование звукового сигнала при превышении температуры в точке измерения максимального порога.

Параметры устанавливаются оператором и могут быть изменены в любой момент.

Возможно работать с любым количеством датчиков (от 1 до 4х). Такая конфигурация позволяет управлять отбором в автоматическом режиме, получать сигнал при выходе контролируемых параметров за установленные рамки. Например, контролировать температуру воды в дефлегматоре или холодильнике, контролировать температуру в нескольких точках колонны или аппарата и получать сигналы об окончании отбора наполнении емкости или превышении температуры в ТСА, по усмотрению оператора.

Регулировка отбора осуществляется временем открытия клапана. Ни каких танцев с бубнами при настройке – один раз попробовал и все, собрал в той же конфигурации, выставил те же цифры – отбор как в прошлый раз. Отбор который практиковал - от 500 мл до 2,5л, но диапазон сильно шире.

Создано на базе клона Arduino Nano. Разработка и изготовление полностью мое.

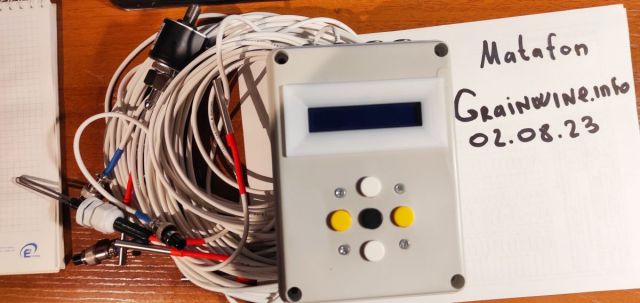

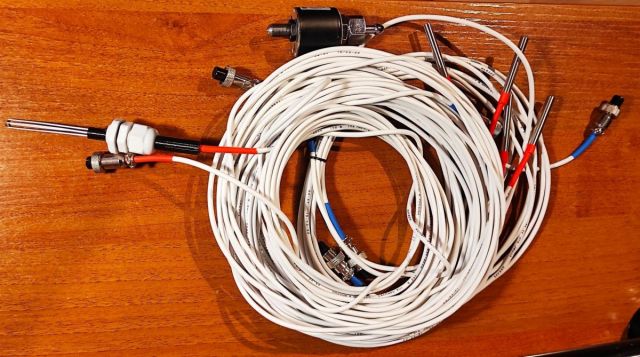

Продается полный комплект:

- 4 Датчика температуры

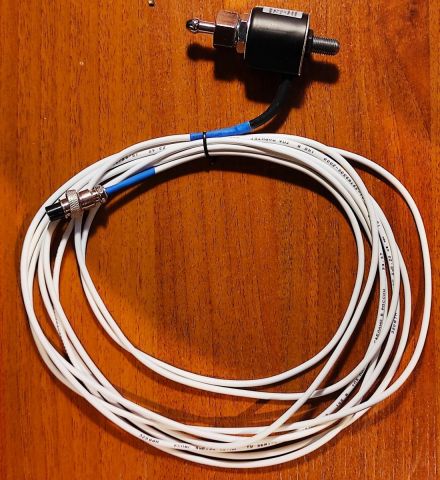

- Клапан AR-HX-3

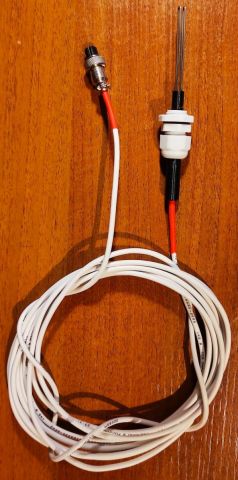

- Датчик наполнения емкости.

Длина кабелей 4 метра.



Железка в Новосибирске, отправлю любым способом по договоренности, оплата наличными или на карту.



7000 рублей.



Описание.pdf

Изменено 3 августа, 2023 пользователем Matafon
