Внимание! Цены в теме на 2016 год. В настоящее время их можно смело умножать на 2, а то и на 3. Делаю изделия редко и не очень быстро т.к. теперь проживаю не в мск, а в глухой деревеньке, где нет магазинов с комплектухой. Все вопросы лучше по тлф, в лс  или на мыло.



Разработка, изготовление медного оборудования, отдельных узлов, на заказ по вашим желаниям. Ремонт медного оборудования в Москве. Индивидуальный подход. Сопровождение. Бесплатные консультации по телефону по выбору оборудования для своих нужд и по своим возможностям.



Все работы по мягкой и твердой пайке выполняются с использованием без свинцовых, в отдельных случаях и серебросодержащих припоев, а так же не активных флюсов (флюс-паст) сертифицированных для работ в питьевом водоснабжении производства Sanha,  Viega и Felder.

Используются трубы производства SANCO ( КME, WIELAND) и фитинги производства Sanha,  Viega.

Основной и не дорогой поставщик данной продукции в мск ООО ОРТИС, всем известный под брендом Еврофитинг.



тел. 8-92б-2Об-3О-О9 (WhatsApp, Telegram), 8-977-бI9-ОЧ-87,  или мыло

Быстрый ответ по WhatsApp, Telegram не гарантирую, лучше звоните.

При обращении ссылка на форум http://forum.grainwine.info обязательна.





Димротные холодильники делаю, но не рекомендую их использование на зерновых.

(объяснения ниже под спойлером и тут)









Отрицательная рубашечная клюшка. Дистиллятор/дефлегматор. ⩽2,5 кВт.
Лучший вариант для начинающего винокура с возможностью апгрейда оборудования до продвинутого уровня. Работает отлично как на скороварках, кубах, так и на различных ректификационных колоннах, в том числе оснащённых автоматикой.



 Трубы ⌀22х28,
под воду ⌀8, по желанию резьба 1/2"(не включено в цену).
под отбор, возврат  ⌀8, ТСА ⌀6,
длина рубашки 25 см., общая высота до 25см.
Цена от 2999₽. не включена цена узла крепления к кубу, обговариваем в лс при заказе.





Новинка
22х28 разборная. Плюсы - регулируемый угол наклона, удобство чистки, компактность при хранении.



Цена от 3699₽. не включена цена узла крепления к кубу, обговариваем в лс при заказе.






Дополнительная опция к отрицательной рубашечной клюшке 22х28- Холодный палец (ХП) увеличивает мощность до 3,5 кВт



Цена от 1399₽, в зависимости от крепления подключения ОЖ.


Клюха медная, для первого, скоростного перегона. Дистиллятор. ⩽ 5 кВт

Дистиллятор для первого скоростного перегона.




https://www.youtube.com/watch?v=gf6oFm6jtlM&feature=youtu.be


Трубы ⌀18х22,
под воду ⌀8, по желанию резьба 1/2"(не включено в цену).
под отбор ⌀8 и ТСА ⌀6,
длина рубашки 60 см., общая высота до 25см., общая длина до 75см.
Цена  2499₽. не включена цена узла крепления к кубу, обговариваем в лс при заказе.

Новинка.
Точно такая же скоростная медная клюшка, но разборная в уголках и на более толстой восходящей. Легче чистить, хранить.


Видео под спойлером




под ОЖ ф8, если нужна резьба НР (или ВР) 1/2" то +300р.
Цена  от 3199₽. не включена цена узла крепления к кубу, обговариваем в лс при заказе.



Осьминожка. Супер дистиллятор/дефлегматор с амбициями на ⩾ 6+ кВт. (на больше ни кто пока не испытывал, может быть и более скушает)

 Из трубы ф35.
Рубашка 22см ф42.
ХП 30см ф15.
Димрот ф6 3м.
под воду ⌀8, по желанию резьба НР или ВР1/2"(не включено в цену).
под отбор, возврат и ТСА ⌀6-8,

Цена от 9999₽. не включена цена узла крепления к кубу, обговариваем в лс при заказе.

Компактный разборный рубашечный дистиллятор/дефлегматор "Задрот" 10х15.
В режиме дистиллятора до 3 кВт, как дефлегматор до 1,5 кВт.
Отличный аппарат для домашнего использования.

alexeyT писал:

ЗАДРОТ - отличный аппарат для БЫТОВОЙ перегонки, т.е. до 3 квт. Напомню, это = 7-7.5 л СС в час. или 2 мл в сек.

Тестирование Задрота под спойлером



 Восходящая ф22
Рубашка ф15
Длина рубашки конденсатора и холодильника по 28 см.
Общая длина в собранном виде 67 см.
Крепление под воду резьба 1/2" папа. ( по заказу трубка ф6-8-10мм)
Выход продукта ф10.

Цена от 2199р. не включена цена узла крепления к кубу, обговариваем в лс при заказе.

Кожухотрубный холодильник.



Цена от 5000 р.

Попугай в горлышко 19-ти литровой ПЭТ бутыли (для АСП-3).



Цена от 1499р.

Полностью или частично (по желанию) разборный БАРБОТЕР на место аристоновского тэна (1 1/4").

Длина рассекателя пара - 30 см. ф18
Обратный клапан с металлическим седлом. (возможна комплектация без него)
НР 1/2"  под паропровод. (паропровод в цену не включен)

Цена от 1699 р.
Возможно изготовление барботера с медным рассекателем другой формы и размеров, например под спойлером.

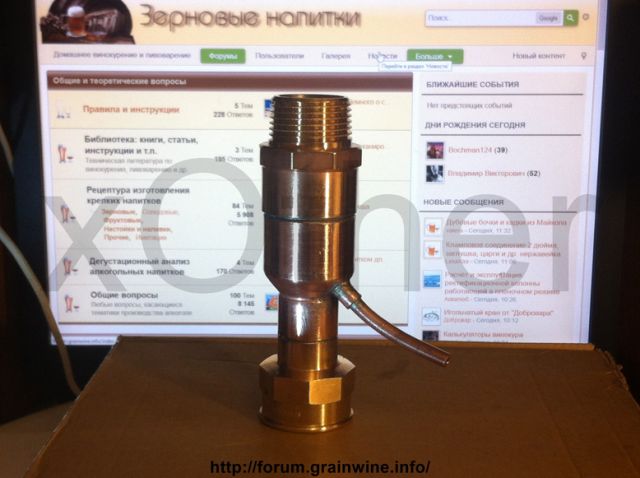

Узел полного отбора, рюмочный и перегородочный (перевертыш).

Скрытый текст

Цена от 1199 р. В цену не включена цена узла крепления к кубу, обговариваем в лс при заказе.

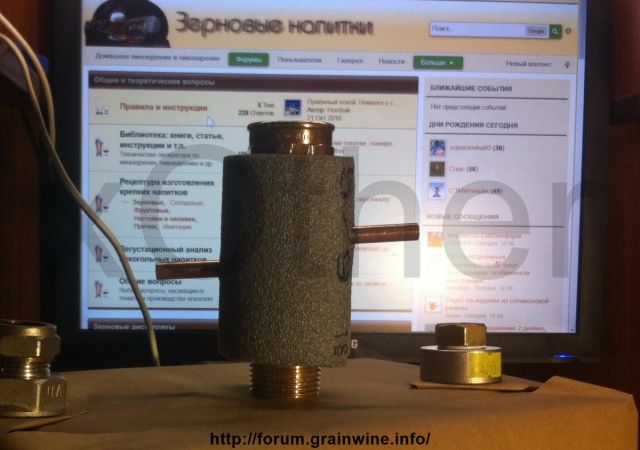

Царги, пустые, с СПН, с мочалками, утепленные, с встроенным УПО и гильзами под термометр из 35-й, 42-й медной трубы.

Цена от 1500 р. в зависимости от диаметра, длины и крепления к кубу.

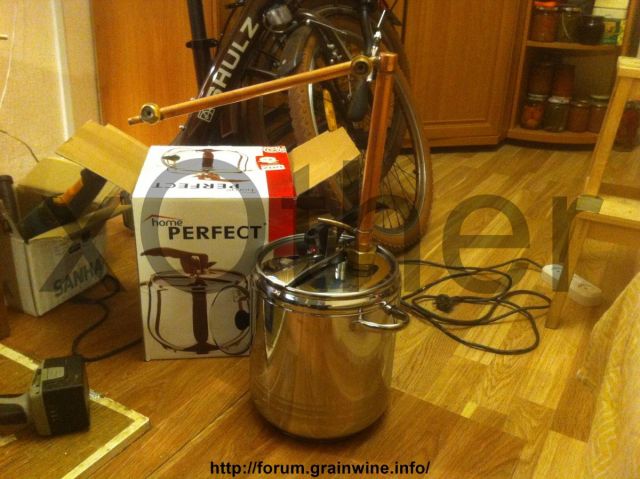

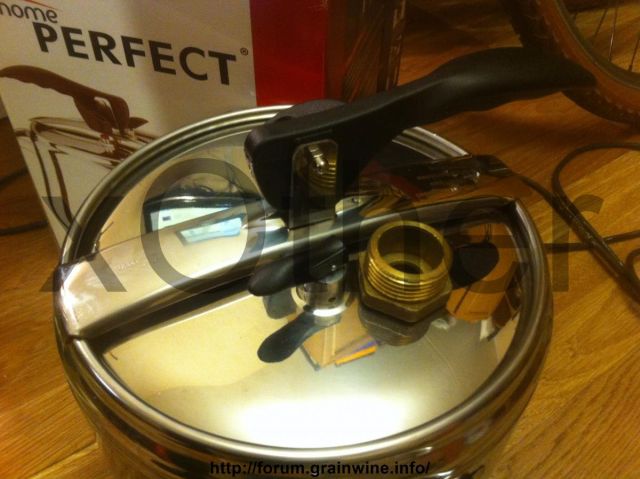

Скороварка Home Perfect 800-09 (9 литров) с врезанным штуцером под аппарат 1" папа (или другой по заказу).

Характеристики под спойлером:




Модель: Arian 800
Объем: 9 л
Материал: нержавеющая сталь
Диаметр: 20 см
Подходит для индукционных плит
Высота: 26 см
Цвет: серебристый
Серия: Arian
Вес: 2490 г
Страна производителя: Турция
Гарантия производителя: 12 месяцев


Цена от 3499 р.
Могут быть скороварки 12,14 литров. Спрашивайте - буду уточнять.

Акция!
Покупателям аппаратов по льготной цене.
Электронный термометр.

или



Цена 229р.
Набор ареометров с термометром.

Цена 449р.
Зажим Гофмана

Цена 149р.
Нержавеющие мочалки "Чистюля"

Цена 47р.
Уголь БАУ-А 100гр.(ГОСТ 6217-74) производится из экологически чистой древесины березы под воздействием водяного пара при температуре 800 - 950°С с последующим дроблением.[/size]Уголь БАУ-А является высокоэффективным абсорбентом и активно применяется в ликероводочной промышленности для очистки спиртов от излишек сивушных масел

Цена 30р.

 Доставка за счет покупателя.
Самовывоз, почта РФ, до пункта выдачи IML
Оплата на карту Сбербанка, Яндекс-Деньги.
Возможна доставка любой ТрК осуществляющей самовывоз за счёт покупателя.

тел. 8-92б-2Об-3О-О9 (WhatsApp, Telegram), 8-977-бI9-ОЧ-87, или мыло
При обращении ссылка на форум http://forum.grainwine.info обязательна.



Изменено 6 декабря 2022 пользователем xOther

[xOther 1 451]

Luk&xOther



Изменено 15 апреля 2019 пользователем xOther

[xOther 1 451]

Добавим электроники



Всё ниже перечисленное в наличии в единичном экземпляре. Кому не хватит изготовлю по заказу аналоги.



Регулятор мощности со стабилизацией на основе РМВ-К, с вольт/ампер/ваттметром и диф.защитой. До 16А при 220V.



На симисторе ВТА40.

Ценник 6900р.

Все контакты проводов обильно облужены. От радиатора сделан отвод для возможности подключения заземления на случай пробоя триака на корпус.

Обкатан 10 часов на 3 кВт.

Гарантия только на сборку, при использовании нагрузки до 16А (3,5кВт).





Регулятор мощности со стабилизацией на основе РМВ-К, с принудительным охлаждением радиатора. До 16А при 220V.





На симисторе ВТА41 https://www.chipdip.ru/product/bta41-800b



Ценник 4900р.

Все контакты проводов обильно облужены. От радиатора сделан отвод для возможности подключения заземления на случай пробоя триака на корпус.

Обкатан 30 часов на 3 кВт.

Гарантия только на сборку, при использовании нагрузки до 16А (3,5кВт).



Автоматика старт/стопа на основе СТХ, полностью готовая к работе, прошивка v2.61.





Комплектуется электромагнитным нержовым клапаном отбора и датчиком на царгу/колонну.

Ценник 4100р.

Инструкция и исполнитель сборки тут https://forum.grainwine.info/index.php/topic/585-avtomatika-dlja-rektifikacii-distilljacii/

 Отличие от стандартных -- USB-ишки с голубыми вставками.



Сигнализация перегрева дэфа/дистиллятора.

Только мертвый не услышит.   На базе "колокольчика" от авто сигнализации.





Ценник 1500р.

Установлен датчик на 65 гр.С. Возможна замена на датчик 45 гр.С.

Видео работы под спойлером.













Изменено 26 января 2021 пользователем xOther

[Nick_yar 1]

Ну чтож, аппарат проверен на пшеничном ХОСе, все работает прекрасно.

Изменено 21 апреля 2016 пользователем xOther

[xOther 1 451]

[b][member=Nick_yar][/b], На вход воды хомутик одевай на всяк случай.

[Mihalich 278]

[member=xOther], прекрасное описание, красивые фотки, но краткого ТТХ не хватает. Что главное в холодильнике? Утилизация!
Сколько гасит мощи рубашечник 22х28мм при длине рубашки 25см? И сколько он же погасит с модернизацией в виде ХП :sarcastic: .

Придет новичок, как ему разобраться? А так прочитал - "рубашечника" хватит как на любую газовую плиту, так и на стандартную розетку. А рубашечник с ХП - тут можно уже вместо электроплиты запитаться!

Вкратце так же отличия "положительного" угла от "отрицалова". Первому доохладитель нужен, второму - нет. Но кому-то не нравится, как на "отрицательном" висят шланги - эстетика не та, понимаешь-ли :rofl:

Изменено 31 октября 2016 пользователем xOther

[PROL 2]

Всем привет. Заказал у Ильдара рубашечник 28/35мм с ОУ. Вот думаю, пока посылка еще не пришла, доукомплектовать данное устройство. По дистилляции в наличии имею, медную царгу 35мм, длиной 1м пустую и 0,5 метра пустую, тоже медную. Есть возможность обменять одну из царг на нержовую, с соответствующим размером. Автоматика тоже имеется на адруино. Ее исользую при ректификации, но можно использовать и при дистилляции. Сейчас начал по немногу заниматься дистилляцией, но опыт небольшой. Рубашечник планирую использовать на зерновых и солодовых брагах при первом прогоне без отбора голов и хвостов. Далее, чтобы получить продукт для заливку в бочку нужно как-то рационально использовать мои царги. Прошу совета, какие царги лучше использовать? Метровую или достаточно пол метра? Или вообще 1,5м? Медную или нержовую? Какую насадку использовать?

[texnar 1 440]

[member=PROL],

1 нержа и медь по диаметрам точно не совпадет, придется поколхозить.

2 на дистиляцию нержа не нужна.

3 варианты использования разные, допустим, 60см с спн 4х4 ,и 40см с медной насадкой спн, кольца рашига, седловидная и тд -для бочки предпочтительней,тк с спн 60-70см получишь ндрф 95+% ,что для бочки многовато.

4 можешь и комбинировать с прямым перегоном ,например как Юра пишет.

Вот ссылки  http://forum.grainwine.info/index.php/topic/581-mednaia-spn/  ,   http://forum.grainwine.info/index.php/topic/494-nasadki-dlia-kolonn-iz-medi/   ,  http://forum.grainwine.info/index.php/topic/231-kto-kak-drobit-pogon/

Есть еще в честь Юры способ "отгабриеливание", те прямым перегоном выгоняется сырец без дробления, с отбором первых 50мл в головы с каждого перегона, до 75-90%, раза 3-4 перегоняется ,потом опять головы по запаху и дальше прямой перегон в тару до 82 градусов в кубе, или 83% в струе ,остальное на колонну и все смешать ,можно потом еще на прямотоке перегнать.

Ну и классические способы тут лучше подскажут, кто пользуется аламбиком и тд .

Изменено 26 февраля 2016 пользователем texnar

[alexeyT 3 188]

[b][member=texnar][/b], Паш, лучше - обе оставить... под НДРФ и под духан(с медной крупной насадкой)

просто в метровую 70 см СПН4х4 фигануть

[сергей викторович 2]

Добрый день. Какую отрицательную клюшку заказать для перегонки браги. Мощность нагрева 3квт. Охлаждение автономное.

[texnar 1 440]

[b][member=сергей викторович][/b],

На ф42 1500вт за глаза

[PROL 2]

Добрый день. Какую отрицательную клюшку заказать для перегонки браги. Мощность нагрева 3квт. Охлаждение автономное.

Я заказал рубашечник 28/35 с ХП. Для автономки рубашечник лучше.

[xOther 1 451]

Я заказал рубашечник 28/35 с ХП. Для автономки рубашечник лучше.

У тебя с возможностью использовать как дэф. Ему это вроде не нужно. Кстати твой готов. Чистить от пайки пока не кому. Дочка отказывается, а у мну руки болят))) Ща когонить уговорю и отправлю)))

[attachment=5504:IMG_1864.JPG]



Как просил, вход/выход воды ф10 с вставками ф8 (отрезать если чё сможешь 1 см ф10). Забыл доложить колпачёк отбора, но он тож готов. :-)





[member=сергей викторович], если тебе только первый перегон, без возможностей дэфа и подешевше то, в первом посте и видео и цены, в титрах, в начале видео, параметры ( 3 кВт на УРА, запас виден по Т охлаждающей на выходе):



http://www.youtube.com/watch?v=gNOz2-Q6KFE





Для кого я видео выкладываю? Лень смотреть?

Изменено 26 февраля 2016 пользователем xOther

[supervovka80 9]

Ильдар ! Категорически приветствую

[xOther 1 451]

ага, здрасти, твоё видео про прямоточник. Поясни ребятам опыт использования.

[supervovka80 9]

ага, здрасти, твоё видео про прямоточник. Поясни ребятам опыт использования.

Привет всем, заказывал для первого перегона. Тэн 3 кв, на РМ 215 Вольт. На видео видно вода еле течет, руку ставить можно не обжигает. прямоток холодный по всей длине (конденсат дай боже) исключая певые 5 см (там не очень). 3-х литровая банка СС за 30 минут, от скорости я офигел сначала. Поставил сейчас для эксперимента брагу на 1 кг сахара, что бы узнать сколько получиться при втором перегоне на прямоточнике, но только для эксперемента так как для второго использую ПК.

[xOther 1 451]

рассекатель



Изменено 28 февраля 2019 пользователем xOther

[сергей викторович 2]

Получил и испытал медную клюху, для первого перегона от Ильдара, замечаний по качеству изготовления и ттх нету ,доволен.Рекомендую.

[Tugreen 22]

Приобрел у Ильдара клюшку для первого погона (прямоток без всяких наворотов, на утилизацию 2-3Квт).



По работе, при температуре в кубе 90* (т.е. струей течет), при подаче в куб 1600Вт(это уже чистых, с учетом теплопотерь), температура воды - вход 16*, выход -56*, температура СС 32*.

А теперь - подвох , я рассчитывал залить две трицдатилитровых бочки горячей водой (новые, вымачиваю), причем два раза, сначала промыть, потом залить.

Так вот, при указанных выше параметрах вода расходуется около 27 литров в час. Т.е. долго очень получилось с бочками.

А по факту, воды можно еще меньше, обычно СС беру горячий, где-то 50-60 градусов.

Ну и запах еще, с СС первого погона на нерже не сравнить конечно, ну это очевидно, но все же.



Итого: Большое спасибо за девайс!!!

[supervovka80 9]

Я что то не понял, тебе понравилось или нет?

Изменено 21 марта 2016 пользователем Gagarin
Удалено полное цитирование предыдущего сообщения (п.2.3.3 правил форума)

[МАРТ 112]

[b][member=supervovka80][/b], Не понравилось что аппарат мало воды для охлаждения использует ,, ему бочки кипятком залить нужно ,,а аппарат целый час цедил кипяток ,,

[supervovka80 9]

[b][member=МАРТ][/b], о как, а говорят кризис :-) , а тут мало воды расходует

[xOther 1 451]

Киловатт 5 в куб даст, увеличит расход воды тогда и брагу перегонит и бочки кипятком зальёт и ванну горячей водой наполнит ;)



[b][member=Tugreen][/b], Скорость отбора не замерял? Хочу данные собрать при разных киловаттах и расходах воды.

[Tugreen 22]

xOther

Скорость не мерял, льет и льет :)

Да, и ты был прав на счет прокладки - не очень, ибо силикон мягкий и его выдавливает, резинку не поставишь - вонь. В общем - подматывал.





[member=supervovka80], Не понравилось что аппарат мало воды для охлаждения использует ,, ему бочки кипятком залить нужно ,,а аппарат целый час цедил кипяток ,,



Совершенно верно. Брал то с расчетом на вырост (планирую тен дополнительный), а на этом - ну очень маленький расход. Понятно, что если экономить - то самое то.

[xOther 1 451]

Скорость не мерял, льет и льет

В следущий перегон замерь сколько с браги наливает за час.
